ZHCAE41 June 2024 ULC1001 , ULC1001-Q1
3.3 設計流程
機械設計流程涉及設計每個單獨的元件并組裝各個元件以構建 LCS。具體而言，設計流程（圖 3-3和圖 3-4）可以按照以下步驟描述：
- 根據攝像頭鏡頭直徑確定最小鏡頭蓋孔徑（即換能器內徑）。
- 設計匹配良好的透鏡和換能器，以實現出色的清潔性能。
- 設計一個能夠方便粘接鏡頭蓋元件的膠水固定裝置。
- 按照正確的涂膠步驟組裝透鏡、換能器和薄膜，以制作鏡頭蓋。
- 根據鏡頭蓋尺寸設計外殼蓋和底座。
- 組裝鏡頭蓋和外殼以構成鏡頭蓋系統 (LCS)。

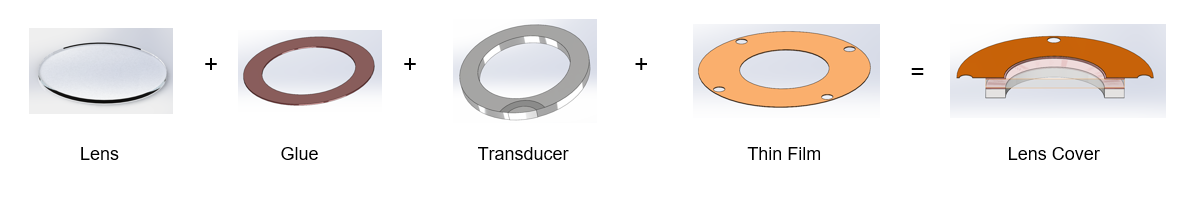

圖 3-3 平面透鏡 LCS 的機械設計流程：透鏡 + 膠水 + 換能器 + 薄膜 = 鏡頭蓋

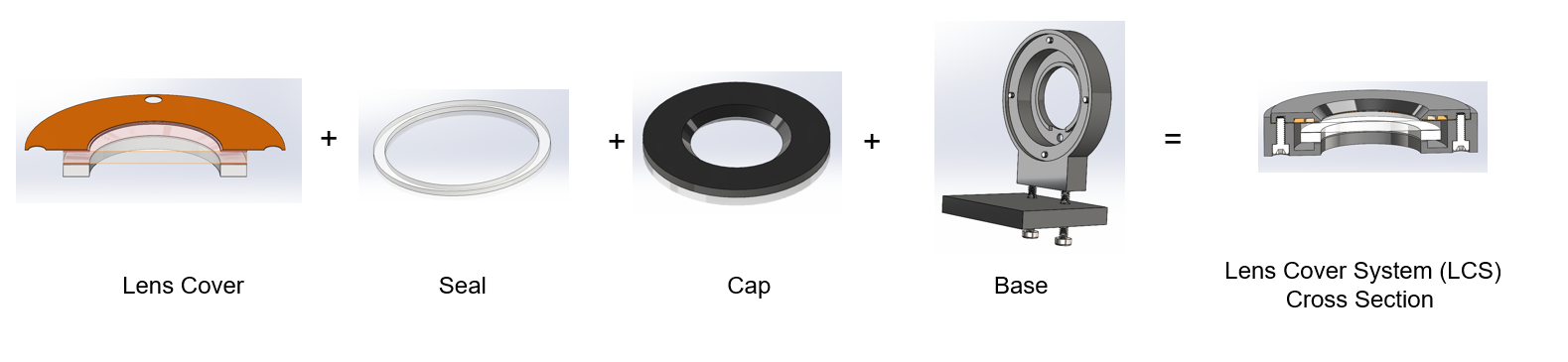

圖 3-4 平面透鏡 LCS 的機械設計流程：鏡頭蓋 + 外殼蓋 + 密封劑 + 底座 = 鏡頭蓋系統 (LCS)
重要：
在 LCS 設計中，最關鍵的是設計鏡頭蓋，確保透鏡和換能器能夠良好匹配。TI 使用 FEA 仿真工具 COMSOL Multiphysics 來仿真元件之間的交互。也可以使用其他 FEA 仿真工具，例如 Ansys。
仿真的目的是通過掃描透鏡和壓電換能器的尺寸參數來獲得最高的鏡頭表面加速度。
