3.2 LCS 架構
良好的架構高度可靠、功耗低、組裝簡單且成本低。有多種不同的 LCS 架構可以實現除水的目標，其中的一種架構如圖 3-2 所示。該架構的一些關鍵點可以總結如下：
- 壓電換能器與透鏡同心對齊，并通過膠水直接粘到平面圓形透鏡上。膠水必須粘性非常強并具有高模量，以便振動可以高效地從壓電體傳遞到鏡頭。
- 使用環形薄膜將帶有壓電換能器的透鏡固定在外殼上。薄膜的內側粘到透鏡頂部，而外側粘到外殼上。薄膜對壓電換能器和鏡頭子系統的諧振頻率和模式形狀影響很小。
- 防水密封通過在外殼蓋的溝槽中填入柔性膠水或填縫劑來實現。
- 壓電體處于浮動狀態，并與外殼底座著陸點保持很小的距離，這有助于防止鏡頭承受較大負載時對薄膜造成損壞。
- 外殼蓋和外殼底座通過夾在薄膜中間的螺絲連接。也可以選擇將蓋子直接粘附到底座上，而不使用螺絲。

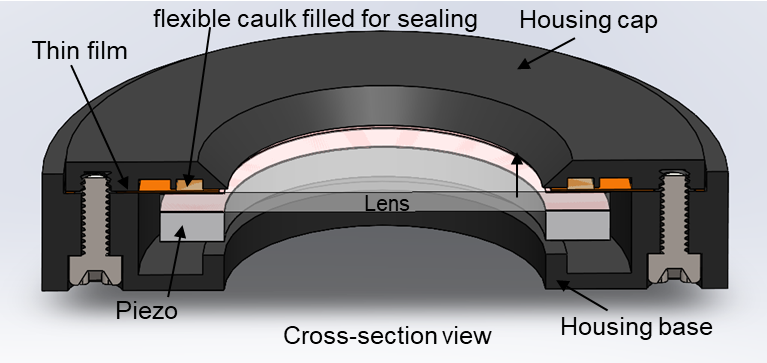

圖 3-2 LCS 的橫截面視圖注：
鏡頭蓋邊界條件不當可能會對整個系統產生嚴重阻尼。選擇柔性薄膜和密封作件為鏡頭蓋和外殼之間的接口，以確保在設計中保持低阻尼水平。
