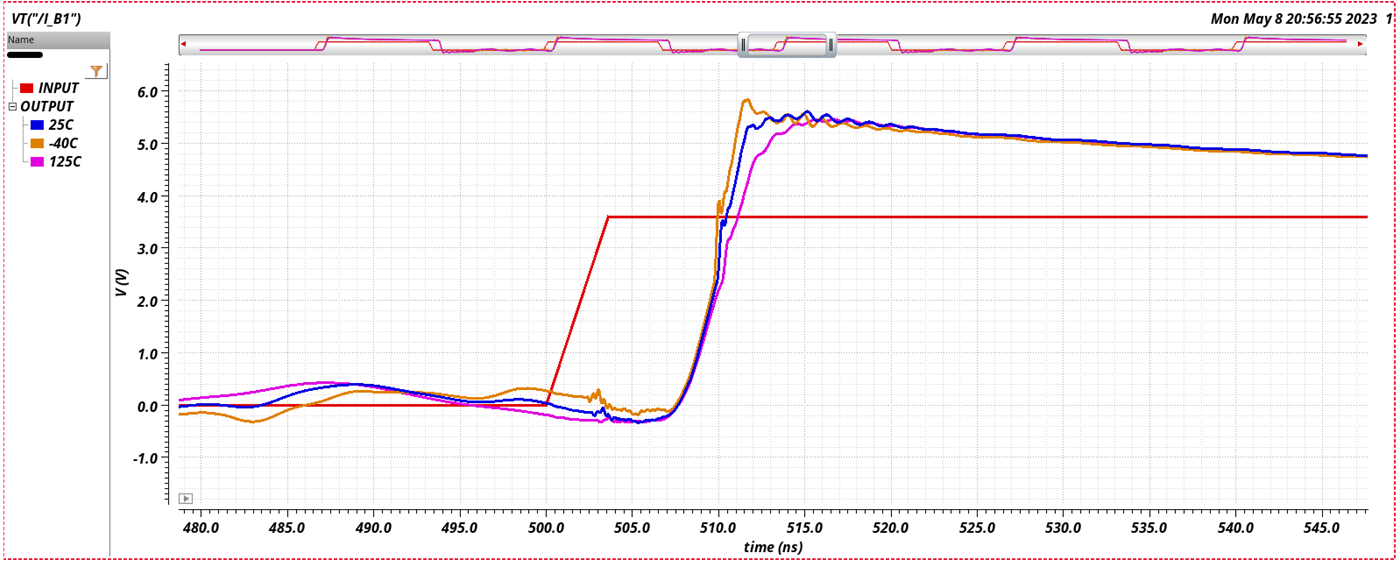

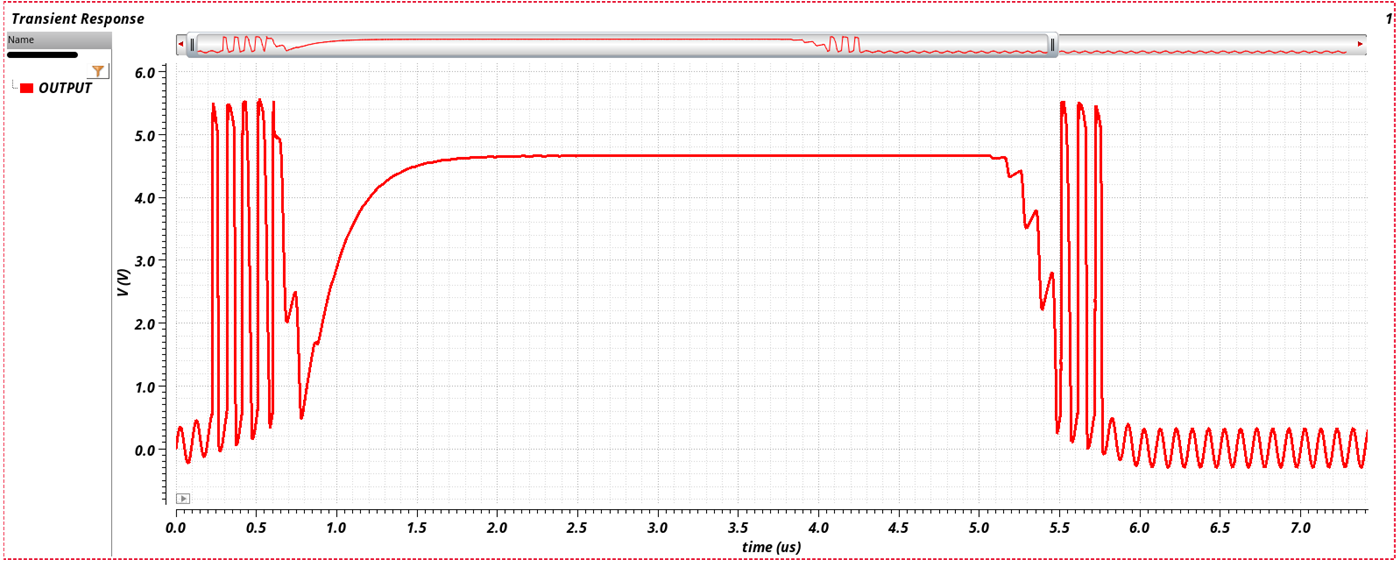

溫度設計不良可能會導致輸出阻抗不匹配，如圖 3-13 中所示，其中展示了阻抗如何隨溫度而變化。我們可以看到輸出阻抗如何隨溫度的升高而增加。應仔細考慮阻抗匹配，以避免放大反射。這種阻抗不匹配將導致反射，而反射可能被單穩態進一步放大成為振蕩，進而產生類似于圖 3-11 的系統故障。

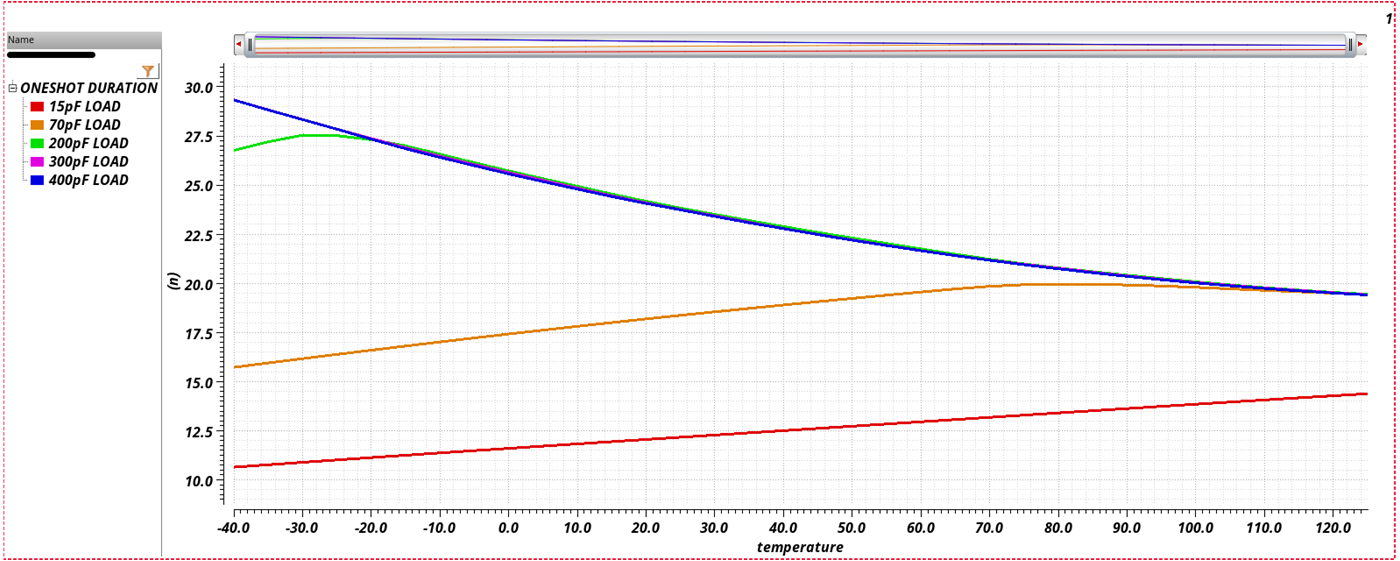

當器件的輸出阻抗在單穩態激活期間降低以實現更快的數據速率時，我們可以看到整體輸出阻抗有多么重要。阻抗不匹配會導致電容和單穩態之間出現壓差。如果單穩態處于不需要的電壓，則單穩態可能會在完全放電之前釋放電容，從而導致脈沖寬度較短的單穩態失效。除非數據表中另有說明，否則請注意，典型的單穩態持續時間設計為大約 10ns 至 30ns。溫度和負載會顯著影響輸出阻抗和單穩態持續時間，如圖 3-14 和圖 3-18 所示。

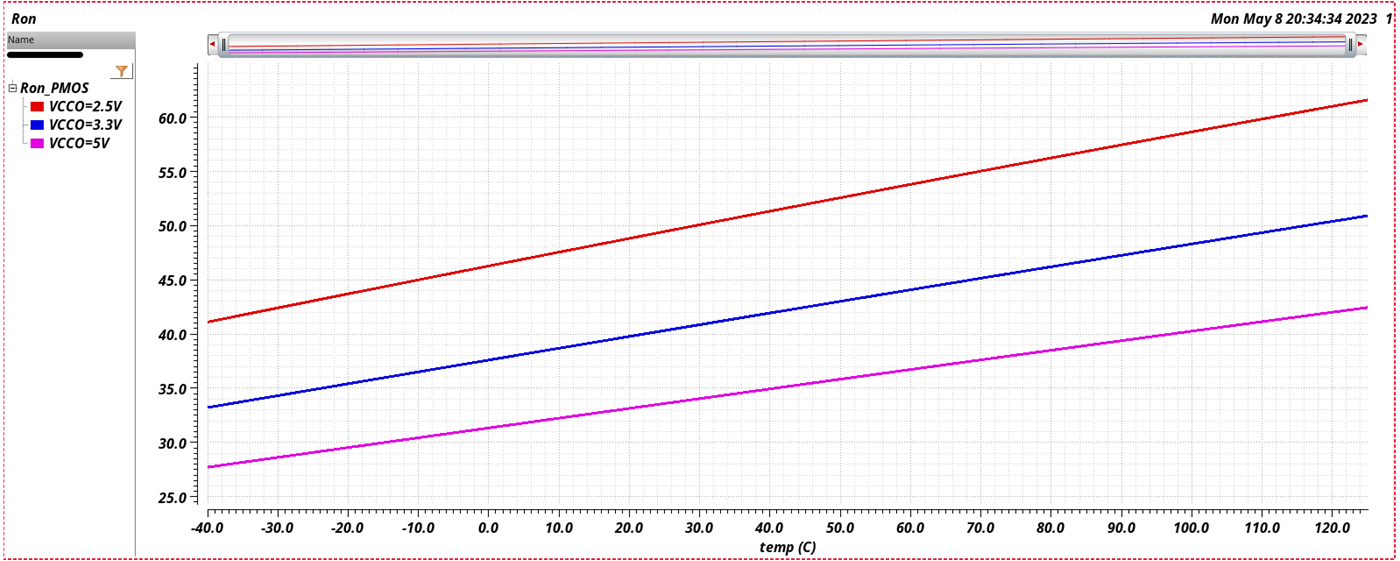

在設計中，必須考慮阻抗匹配以避免反射，因?yàn)闇囟仍降停a(chǎn)生的阻抗越低，而溫度越高，產生的阻抗則越高。應用的電壓電平也很關鍵，因?yàn)檩^低電壓節點具有更高的輸出阻抗，而較高電壓節點具有更低的輸出阻抗，這一點可以通過 R_on 觀察到。請參閱器件的數據表，以確保系統設計為根據系統環境適應器件的總輸出阻抗，類似于 PCB 布局設計注意事項。
