ZHCACK5A july 2021 – april 2023 TMP114 , TMP144
3 通過放置相鄰 PCB 進行元件溫度監測
監測關鍵元件溫度的最簡單且常見的方法是將溫度傳感器直接放置在元件旁邊，使得熱量可通過 PCB 和布線傳導至溫度檢測 IC 或熱敏電阻。雖然這種方法成本極低且簡單，但溫度傳感器容易受到環境溫度的熱干擾以及 PCB 上其他元件的熱量影響。當元件和環境之間的溫差非常大時，從關鍵元件輻射出的熱量也會迅速衰減。圖 3-1 通過熱仿真對此進行了展示，其中使用了放置在大約 100°C 熱源附近電路板上的 TMP116 溫度傳感器。

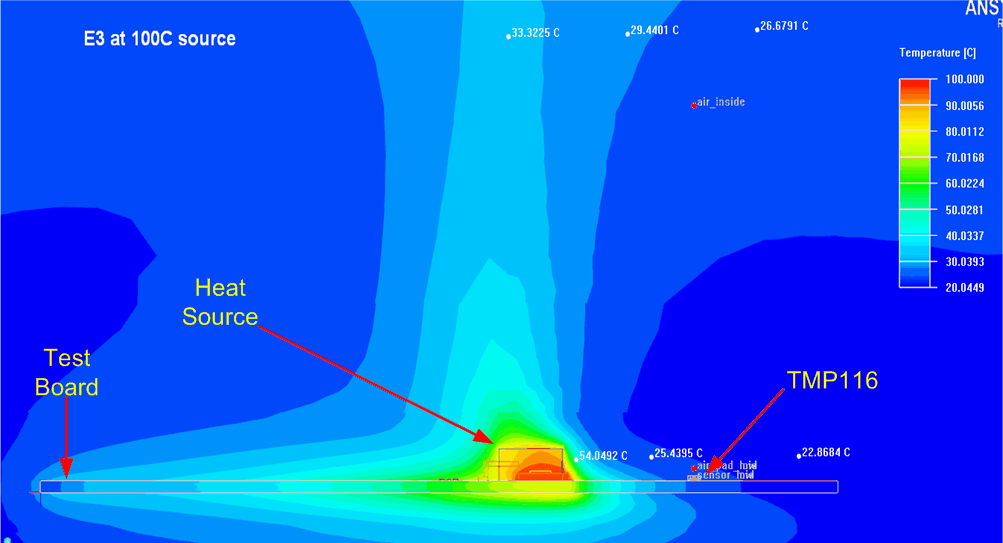

圖 3-1 100°C 熱源附近 TMP116 的熱仿真如圖所示，隨著傳感器和元件之間的距離增加，溫度數據的質量將迅速下降。
