1 引言
如今，越來越多的工程師在設計系統時要求使用更小的元件。
更小的器件有助于減小電路板尺寸，有益于空間受限的應用（可穿戴設備、個人電子產品等）并降低成本。
此外，可以在同一塊電路板上集成更多器件，從而提高復雜性并增加單位電路板面積的功能。
過去，電源管理直流/直流降壓 IC 對于每個功能都有一個獨立的引腳，如電源正常、輸出電壓設置、運行模式等。
這種限制導致了內在的折衷：對于空間受限的應用，設計人員必須選擇更簡單的元件（不含任何其他特性）來確保盡可能小的封裝。對于需要更多特性的更復雜的設計，唯一的選擇是采用大封裝和具有更多引腳的大型元件。
為了克服這種折衷，引入了多功能引腳。多功能引腳就是集成了多種特性的單個引腳。
本應用手冊中涉及的 TPS6280x、TPS6286x 和 TPSM8286xA 系列器件能夠以小尺寸封裝提供許多特性。
為此，對輸入引腳進行了多路復用以提供兩種不同的功能（TPS62864/6/8/9 中的 VSET/VID、TPS62865/7 和 TPSM82864/6A 的 VSET/MODE、TPS62800/1/2/6/7/8 的 VSEL/MODE），這些功能通常在時域中分離，如圖 1-1 所示。

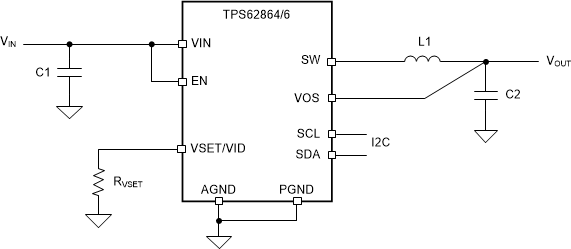

圖 1-1 TPS62864/6 典型應用原理圖在開始時，即啟動后 (t_startup_delay)，這些 IC 立即使用多路復用引腳進行電阻測量（R2D 轉換，請參閱在超低電源中使用電阻至數字轉換器的優勢），得到的結果可用于正確設置輸出電壓值。在運行過程中，該引腳充當數字輸入（如圖 1-2 所示）以正確配置相應的設置。

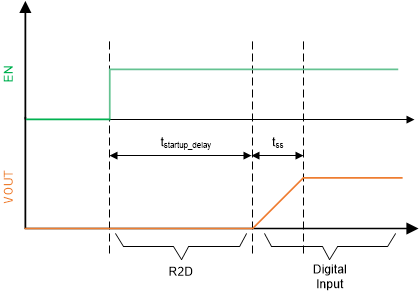

圖 1-2 VSET/MODE 引腳時間多路復用本應用手冊將介紹多功能引腳的行為，并建議使用一些可以在不同特性之間進行有效多路復用并避免測量誤差的驅動電路。
