6 在實現 DAC 時進行輸出電壓調整
如前所述，根據運行條件或溫度優化，實時更改直流/直流的輸出電壓可能很有用。在系統開發過程中，通過輸出電壓調整，設計人員能夠確定優化的電源電壓設置點以及電源電壓裕度。
光學模塊制造商需要對他們的產品進行全面測試，以確保產品上市前具有高可靠性。由于電源電壓調節可能會發生變化或漂移（取決于溫度、輸入電壓的波動或影響檢測節點的寄生效應導致的不準確性），執行電壓裕度測試可以將電源電壓調整到負載的指定電源電壓范圍的最小值和最大值，并確認負載仍然正常運行。
DAC 會產生一個模擬信號，當添加到直流/直流轉換器的反饋引腳時，該模擬信號可實現輸出電壓調整。選擇精密電壓輸出 DAC，例如 10 位 8 通道單極 DAC53608。該器件尺寸小節，可節省 PCB 面積，同時仍然能夠為多個通道留出余量。

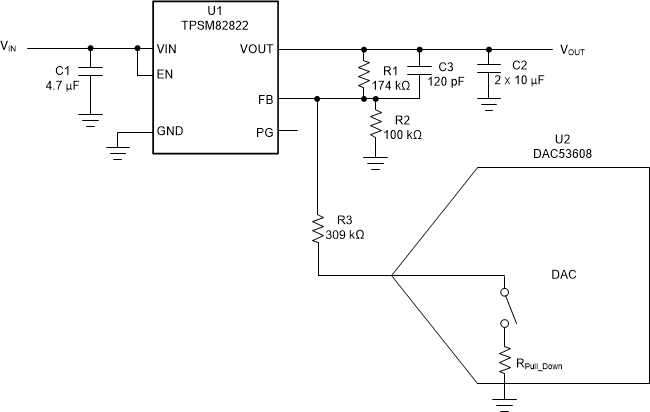

圖 6-1 顯示了如何實現這樣的解決方案來控制直流/直流穩壓器的輸出電壓。
圖 6-1 DAC53608 調整 TPSM82822 輸出電壓DAC53608 的另一個優點是，它的禁用輸出具有大約 10k? 的下拉電阻器。這個內部下拉電阻器可從 DAC 輸出中消除從禁用到啟用轉換時的加電干擾，這種加電干擾會導致啟動期間輸出電壓發生瞬變。《適用于直流/直流轉換器的輸出電壓調節方法技術簡介》是模擬設計期刊 中的一篇文章，介紹了使用這種高分辨率電壓輸出 DAC 的多種配置。
