在嚴苛的汽車環境中，外部電阻器會使 I_Q 限制在系統級。有鑑於防止洩漏的要求，電阻器通常會限制在 100 kΩ 以下。但您無須捨棄對低 I_Q 和 I_SHDN 的野心。監控 12 V 的外部回饋分壓器可將 I_Q 延伸到 >100 μA 範圍。您可使用電阻較高的內部回饋分壓器來降低分壓器電流，但代價是會失去可編程性。

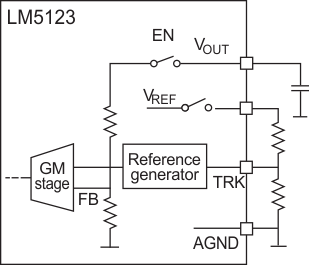

LM5123-Q1 寬 V_IN 升壓控制器將典型外部回饋電阻器與內部低電壓參考互換來提供較低的 I_Q，因此可以低廉價格得到數值較低的電阻器。藉由此電壓參考與回饋電阻器創新配置，前面範例中的 300-μA I_Q 可降低 20 倍以上，請參閱 圖 22。

與 LM5123-Q1 相似，LMR43610/20 36-V，1-A/2-A 降壓轉換器透過反饋網路，運用創新方式降低 I_Q。LMR43610/20 在啟動時會於 VOUT/FB 接腳執行阻抗檢查，感測是否有外部反饋網路供工程師使用，以運用其可調整輸出電壓功能。若未偵測到外部反饋電阻器，裝置會自動使用設定固定 3.3-V 或 5-V 輸出電壓的整合式反饋網路。此可降低通過反饋網路的洩漏並降低 I_Q

許多像 LMR43610/20 這樣的切換模式電源裝置都採用外部 LDO，為 IC 內部電路提供電源。低電壓應用通常會直接從輸入電壓為此內部 LDO 供電。但對在較大輸入電壓範圍內運作的設計而言，此內部 LDO 供電方法會面臨一個獨特挑戰，因 LDO 的功率損耗會直接與輸入電壓成正比。

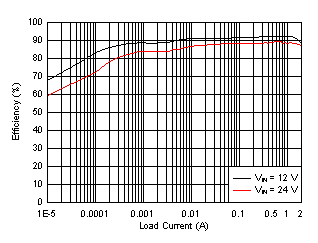

為解決此問題，LMR43610/20 不從輸入汲取電源，而是運用來自 VOUT/FB 接腳的相同電壓為內部 LDO 供電，並對整個內部電路進行偏壓，以降低總 I_Q_VIN。如此便可使內部 LDO 電流降低為 V_OUT / (V_IN * η1) 分之一。我們將這些功能與本文談到的方法相配對，使 LMR43610/20 在 150°C T_J 下?lián)碛型壸罴训?<3 μA (最大) I_Q，額定 12-V_IN，3.3-V_OUT，2.2-MHz 轉換在 1 mA 下的輕負載效率可達近 90%。
