奈米功率穩壓器中面積最大的區塊之一為電流參考，負責產生 1 到 10 nA 腳。電流參考區外中的電流偏壓產生區域受電阻器元件影響。若在值較小的電阻器中採用較小的電壓偏壓，將可降低電阻器值。有一種技術可在組成參考偏壓電路時產生 ΔV_gst/R 或 ΔV_be/R 電路。

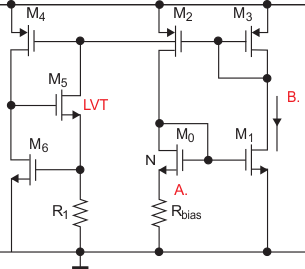

圖 15 說明近乎零溫度係數偏壓電流的聰明執行方式，其中透過電阻器 R₁ 與 R_bias 中的些許電壓偏壓來產生正負係數溫度偏壓電流。

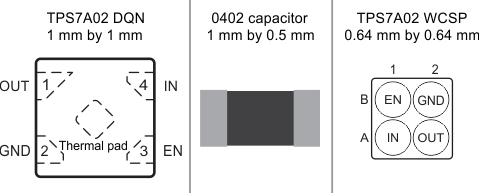

這些技術可降低被動面積，並可顯著減少晶粒面積。將 I_Q 乘以最小封裝面積 FOM 是比較這類技術面積效率的最佳方式。TPS7A02 裝置在 2019 年推出 1-mm x 1-mm 的矩形平面無引腳封裝 (DQN)，2021 年則推出晶圓晶片尺寸封裝 (WCSP) 版本。此 LDO 為業界最低的 I_Q 封裝面積效率 FOM 之一，僅為 <10 nA-mm²。 圖 16 說明 TPS7A02 的傳統 0402 電容器與 DQN 和 WCSP 封裝並排比較結果。

若以類似減少面積技術來提供電壓監控器，所遇到的主要挑戰會是如何感測 >10V 的電壓，並仍能讓 I_Q 等級 <0.5μA。結合對受監控電壓的電容式感測和取樣保持技術，將可縮小晶粒面積並改善反應時間。TPS3840 奈米功率高輸入電壓監控器的 I_Q <350nA，直接監控 10V 軌時重置傳播延遲可低至 15μs。

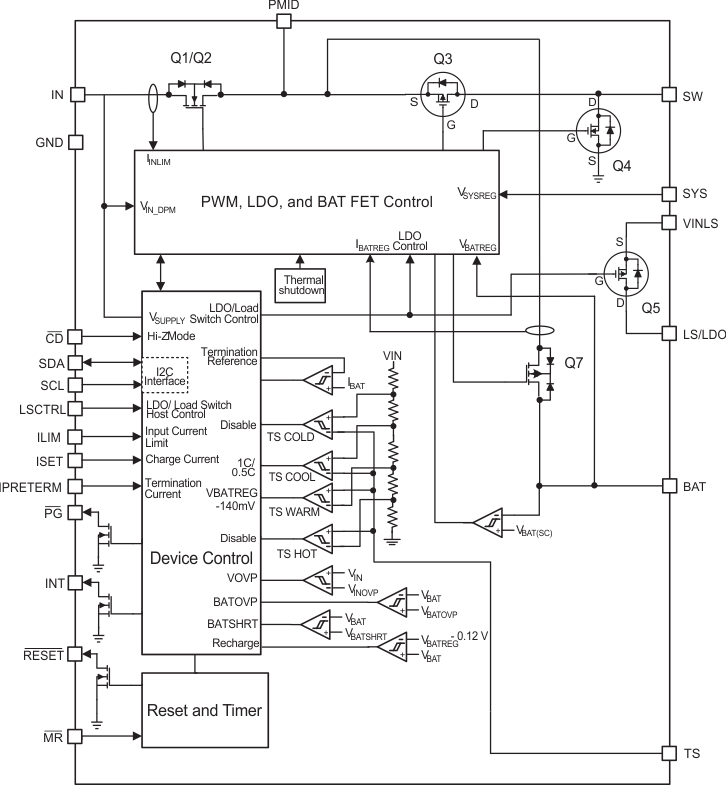

節省機板空間最有效的方式之一，式將在單一晶粒中整合更多功能。這樣的功能整合可讓監控器、參考系統、LDO、電池充電器與 DC/DC 轉換器等區塊共用基礎區塊，並可減少綜合 I_Q。 圖 17 說明電池充電管理 IC BQ25125 的能力，其以 I₂C 整合並靈活控制多個低 I_Q 功能，具有將整個電力管理系統帶進可穿戴裝置、量測與汽車感測器 IoT 應用的重要優勢。
