如何打破低 IQ 障礙
若要得到最佳 IQ，就必須解決多個彼此衝突的設計挑戰。您必須滿足瞬態回應、雜訊與準確度的所有重要性能規格，並讓 IQ 以數量級方式減少。在進行性能規格的取捨前，您必須先對整個輸出負載範圍中的 IQ 和功率損失進行量化。若為 DC/DC 切換轉換器，需注意各負載電流的電源效率，若為 LDO，則需注意各負載電流的電流效率。
舉例來說，圖 10 就說明 TI TPS63900 降壓升壓轉換器與競爭對手的效率比較。TPS63900 的效率在六個負載電流數量級中皆可保持在 80% 以上，從 1 μA 開始，效率最高可達 96%。
圖 9 在 2D 截面積 (a) 與配置視圖 (b)
中因氧化物減少而產生的寄生低 VT。

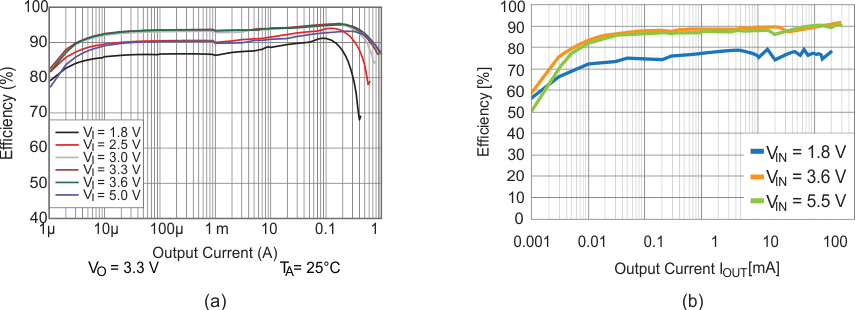

圖 10 TPS63900 (a) 與競爭產品 (b)
的效率。(來源: TI 與競爭對手的產品規格書)。
