3 說明
在汽車微控制器或微處理器電源應用中，看門狗用于監測微控制器的工作狀態，以防止軟件失控。確保系統的可靠性，必須使看門狗與微控制器彼此獨立。
TPS7B63-Q1 是 300mA 看門狗低壓降穩壓器 (LDO)，額定工作電壓高達 40V，輕負載條件下的典型靜態電流僅為 19μA。該器件集成了可編程功能，用于選擇窗口看門狗或標準看門狗，并使用外部電阻設置看門狗時間，精度在 10% 以內。
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
器件信息
| 器件型號 | 輸出電壓 | 封裝 |
|---|---|---|
| TPS7B6333-Q1 | 固定 3.3V | HTSSOP (16) |
| TPS7B6350-Q1 | 固定 5V |

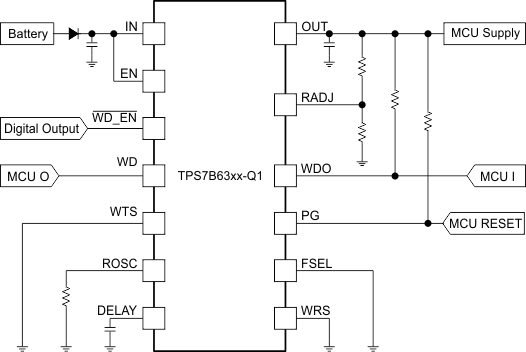

典型應用原理圖TPS7B63-Q1 上的 PG 引腳指示輸出電壓何時達到穩定且處于穩壓狀態。電源正常延遲周期和電源正常閾值可通過選擇外部元件進行調整。這些器件還具有集成的短路和過流保護功能。上述特性組合使得該器件極具靈活性，旨在為汽車應用中的微控制器供電。
