at VIN = 14 V, VEN ≥ 2
V, and TJ = –40°C to +150°C (unless otherwise noted)

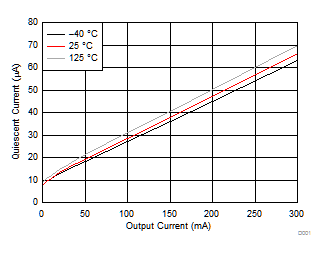

Figure 5-1 Quiescent
Current vs Output Current

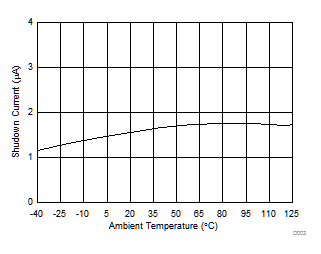

Figure 5-3 Shutdown
Current vs Ambient Temperature

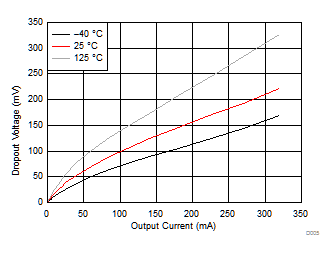

Figure 5-5 Dropout Voltage
vs Output Current

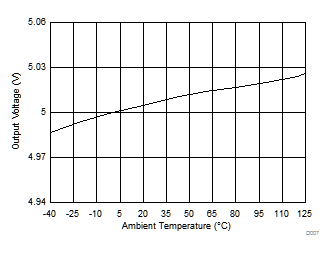

Figure 5-7 Output Voltage
vs Ambient Temperature

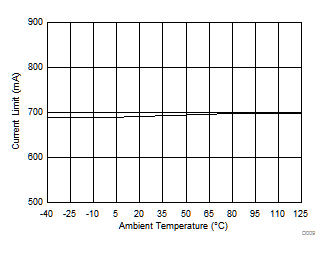

Figure 5-9 Output Current
Limit (ILIM) vs Ambient Temperature

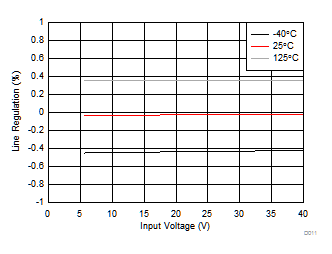

Figure 5-11 Line
Regulation
| COUT = 10 μF, IOUT = 100 mA, TA =
25°C |

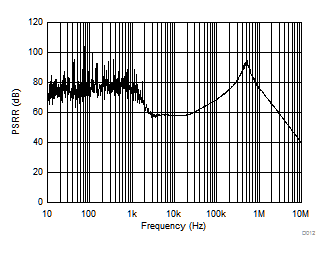

Figure 5-13 PSRR vs
Frequency
| VIN = 6 V to
40 V, VOUT = 5 V, COUT = 10 μF, IOUT = 1
mA |

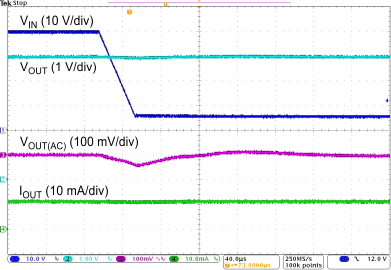

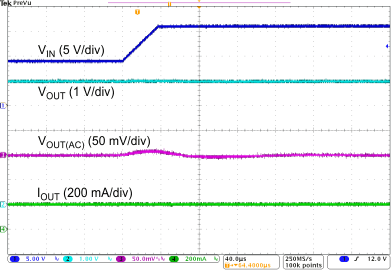

Figure 5-15 Line
Transient
| VIN = 9 V to
16 V, VOUT = 5 V, COUT = 10 μF, IOUT = 200
mA |

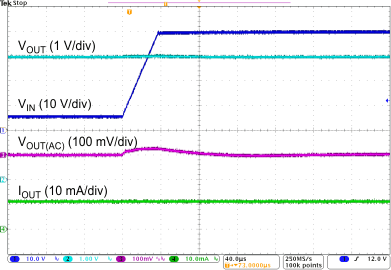

Figure 5-17 Line
Transient
| VOUT = 5 V,
COUT = 10 μF, IOUT = 1 mA to 200 mA |

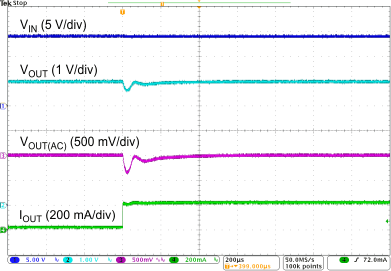

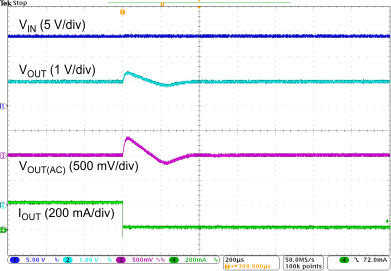

Figure 5-19 Load
Transient

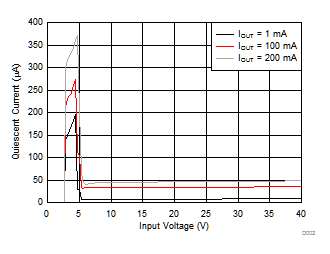

Figure 5-2 Quiescent
Current vs Input Voltage

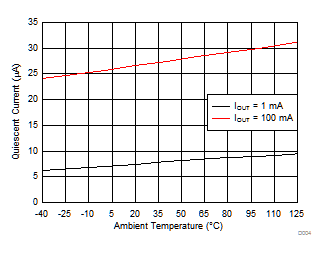

Figure 5-4 Quiescent
Current vs Ambient Temperature

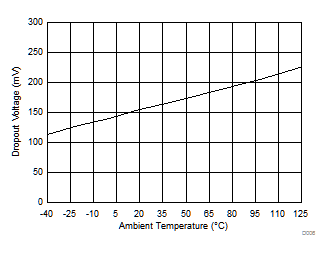

Figure 5-6 Dropout Voltage
vs Ambient Temperature

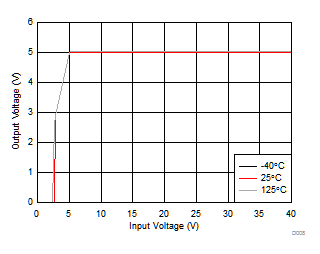

Figure 5-8 Output Voltage
vs Input Voltage
Figure 5-10 Load
Regulation
| COUT = 10 μF,
IOUT = 1 mA, TA = 25°C |
Figure 5-12 PSRR vs
Frequency

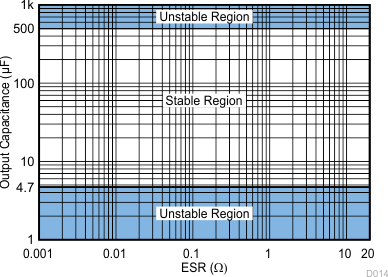

Figure 5-14 ESR Stability
vs Output Capacitance
| VIN = 40 V to
6 V, VOUT = 5 V, COUT = 10 μF, IOUT = 1
mA |
Figure 5-16 Line
Transient
| VIN = 16 V to
9 V, VOUT = 5 V, COUT = 10 μF, IOUT = 200
mA |

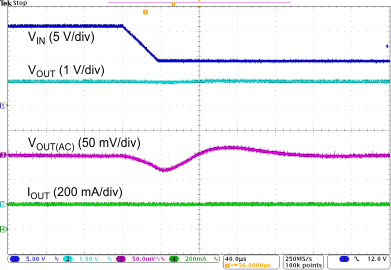

Figure 5-18 Line
Transient
| VOUT = 5 V,
COUT = 10 μF, IOUT = 200 mA to 1 mA |
Figure 5-20 Load
Transient
