3 說明
TPS61288 是一款高功率密度的全集成同步升壓轉換器，配有一個 6.5mΩ 功率開關和一個 8.5mΩ 整流器開關，可為便攜式系統提供高效的小尺寸解決方案。TPS61288 具有 2V（2.4V 上升）至 18V 的寬輸入電壓范圍，可支持由單芯或兩芯鋰電池供電的應用。該器件具備 15A 開關電流能力，并且能夠提供高達 18V 的輸出電壓。
TPS61288 使用具有 SOO 調制的峰值電流控制拓?fù)鋪?lái)調節輸出電壓。在中等到重負載條件下，該器件以脈寬調制 (PWM) 模式工作。在輕負載和低占空比條件下，它會自動在脈沖頻率調制 (PFM) 模式下運行。SOO 調制可在寬負載/VIN 范圍內實現精確調節，同時保持高效率和低輸出紋波。PWM 模式下的開關頻率為 500kHz。TPS61288 提供 19V 輸出過壓保護、逐周期過流保護和熱關斷保護。
TPS61288 采用 2.5mm x 3.0mm QFN 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61288 | 四方扁平無引線 (QFN) (11) | 2.5mm × 3.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

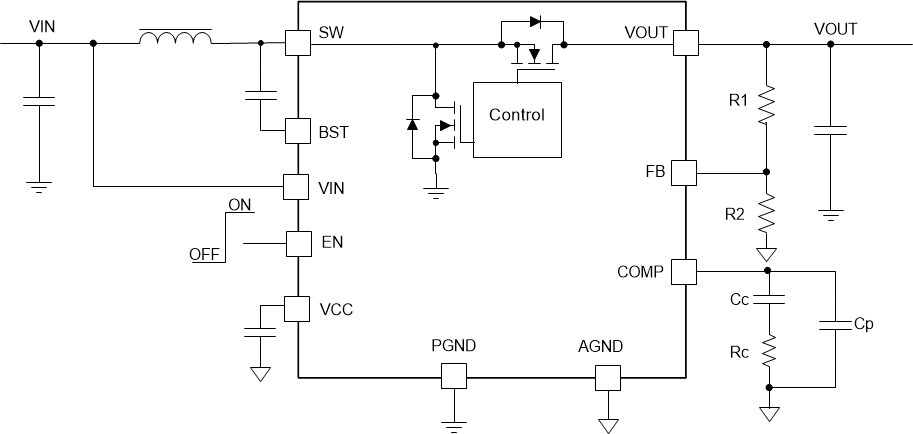

典型應用電路
