ZHCSLR2C August 2020 – March 2022 TPS61288
PRODUCTION DATA
6 引腳配置和功能

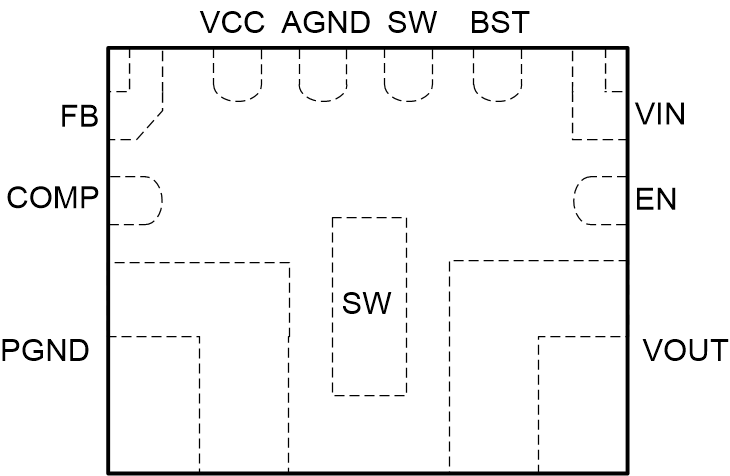

圖 6-1 11 引腳 RQQ VQFN 封裝（頂視圖）表 6-1 引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| FB | 1 | I | 電壓反饋。連接到電阻分壓器的中心抽頭，可對輸出電壓進行編程。 |
| COMP | 2 | O | 內部誤差放大器的輸出，即環路補償網絡應連接在該引腳和 AGND 引腳之間。 |
| PGND | 3 | PWR | IC 的電源接地。它連接到低側 MOSFET 的電源。 |
| SW | 4.9 | PWR | 轉換器的開關節點引腳。它連接到內部低側功率 MOSFET 的漏極，以及內部高側功率 MOSFET 的源極。 |
| VOUT | 5 | PWR | 升壓轉換器輸出 |
| EN | 6 | I | 啟用邏輯輸入。邏輯高電平可啟用器件。邏輯低電平可禁用器件并將其轉換為關斷模式。 |
| VIN | 7 | I | IC 電源輸入 |
| BST | 8 | O | 高側 MOSFET 柵極驅動器的電源。必須在此引腳和 SW 引腳之間連接一個 0.1μF 的陶瓷電容器。 |
| AGND | 10 | - | IC 的信號接地 |
| VCC | 11 | O | 內部穩壓器的輸出。在此引腳和接地之間需要一個大于 1.0μF 的陶瓷電容器。 |
