ZHCSLR2C August 2020 – March 2022 TPS61288
PRODUCTION DATA
7.6 典型特性
TA = 25°C，fSW = 500kHz（除非另有說明）。
TA = 25°C，fSW = 500kHz（除非另有說明）。

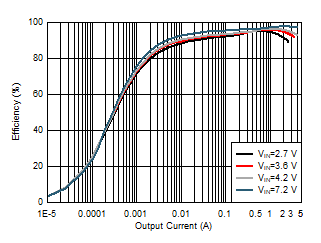

圖 7-1 效率與輸出電流間的關系 VOUT = 13V. TA = 25°C，fSW = 500kHz（除非另有說明）。
| VIN = 2.7V、3.6V、4.2V、7.2V | VOUT = 13V | |

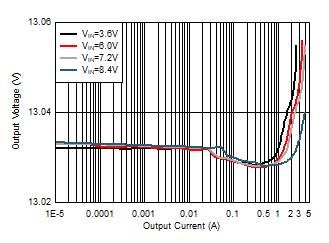

| VIN = 3.6V、6V、7.2V、8.4V | VOUT = 16V | |

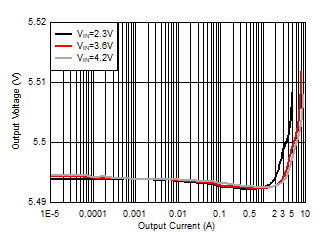

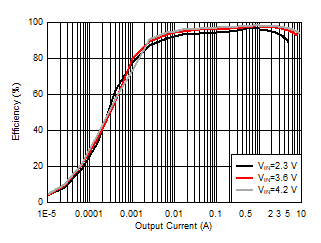

| 分離電源 VIN 和 3.3V 信號 VIN | VOUT = 5.5V | |

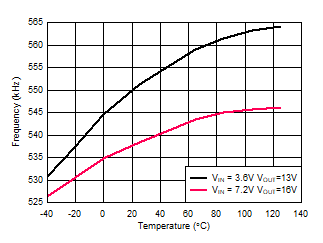

圖 7-7 開關頻率與溫度間的關系

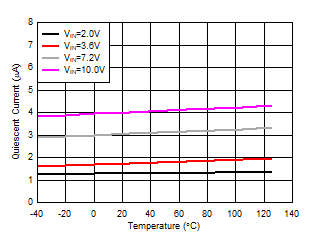

| VIN = 2.0V、3.6V、7.2V、10V | VOUT = 13V |

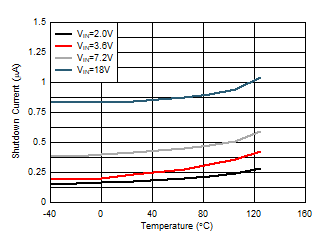

圖 7-11 關斷電流與溫度間的關系
| VIN = 2.7V、3.6V、4.2V、7.2V | VOUT = 13V | |

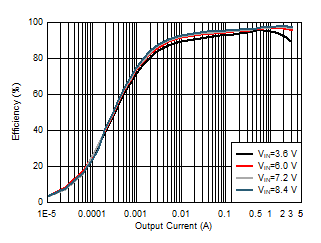

| VIN = 3.6V、6V、7.2V、8.4V | VOUT = 16V | |
| 分離電源 VIN 和 3.3V 信號 VIN | VOUT = 5.5V | |
圖 7-8 基準電壓與溫度間的關系

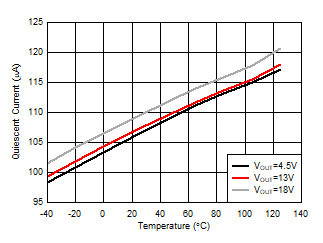

| VIN = 3.6V | VOUT = 4.5V、13V、18V |
