8.4.2 PFM
TPS61288 以平滑的導通時間/關斷時間 (SOO) 模式提供從 PWM 到 PFM 運行的無縫轉換，并啟用自動脈沖跳躍模式，該模式可在寬負載范圍內提供出色的效率。隨著負載電流下降或 VIN 上升，內部誤差放大器的輸出會降低，使電感器峰值電流降低，從而為負載提供更低的功率。如果輸出電流進一步降低，在關斷期間電感器的電流會降為零。轉換器會檢測電感器電流，并通過關閉高側 MOSFET 直到下一個開關周期開始來防止負流。
當電感器峰值電流達到 2.6A（典型值）時，隨著峰值電流的降低，TPS61288 延長開關周期的關斷時間，以減少為輸出提供的能量，并將輸出電壓調節到目標值。誤差放大器的輸出持續下降，并達到相對于1.3A（典型值）峰值電流的閾值，誤差放大器的輸出被鉗位在該值，并且不再下降。
在 SOO 模式下，TPS61288 會使輸出電壓等于設置電壓。此外，由于峰值電流較低，因此在輕負載時的輸出電壓紋波要小得多。請參閱 圖 8-1。

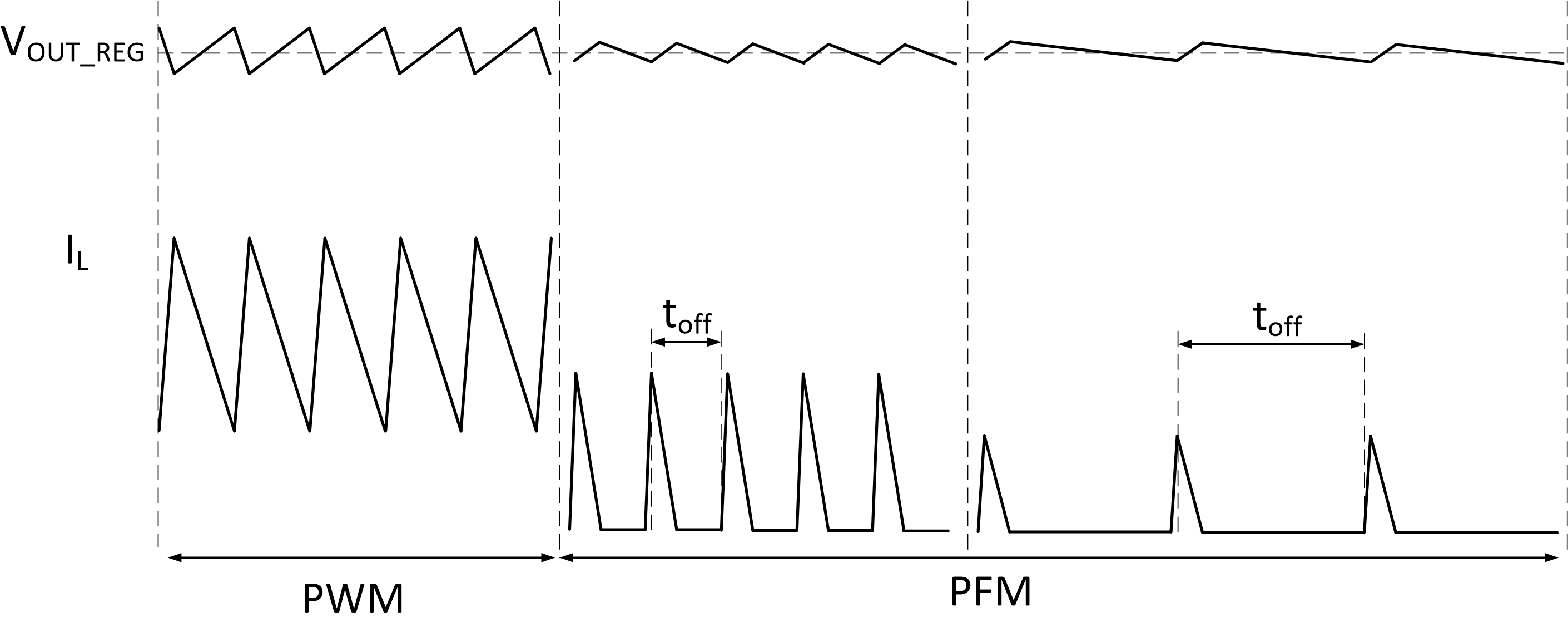

圖 8-1 PFM 模式圖
