3 說明
TPS2559 配電開關專門用于需要低阻抗精密限流開關或電容負載較大的應用。TPS2559 可提供高達 5.5A 的持續負載電流，精密電流限制通過一個接地電阻進行設置。當輸出負載超出限流閾值時，可通過切換至恒流模式使輸出電流保持在一個安全的級別。過載事件期間，輸出電流被限制在由 R(ILIM) 設定的級別。如果出現持續過載，此器件將進入熱關斷模式，以防止對 TPS2559 造成損壞。
對電源開關的上升和下降次數進行控制以最大程度降低接通或關斷期間的電流沖擊。在過流和過熱情況下， FAULT邏輯輸出為低電平。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2559 | VSON (10) | 3.00mm x 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

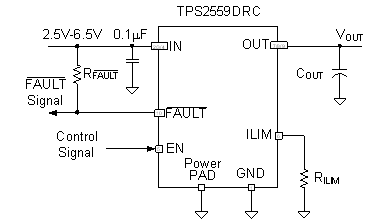

簡化版原理圖
