ZHCSH03D August 2017 – December 2024 TPS1H000-Q1
PRODUCTION DATA
6.3.2.2 閉鎖模式
當 DELAY 引腳通過電容器連接到 GND 引腳時，閉鎖模式被激活。達到電流限值時，輸出電流保持在設定值，但在預設 DELAY 時間 (tdl1+ tdl2) 后閉鎖。tdl1 是默認延遲時間；tdl2 是電容器可配置的延遲時間。無論電流限制是否消除，輸出都會保持閉鎖狀態。僅當 IN 切換時，輸出才會恢復。
可以使用方程式 2 來計算 tdl2。Idl(chg) 是閉鎖模式下的器件充電電流，Vdl(ref) 是閉鎖模式下的內部基準電壓，tdl2 是用戶設定的延遲時間，CDELAY 是連接在 DELAY 引腳上的電容器。
方程式 2.

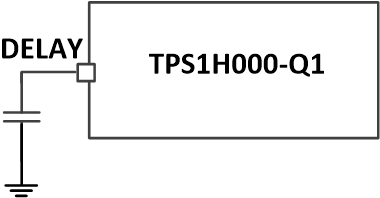

圖 6-4 閉鎖模式連接

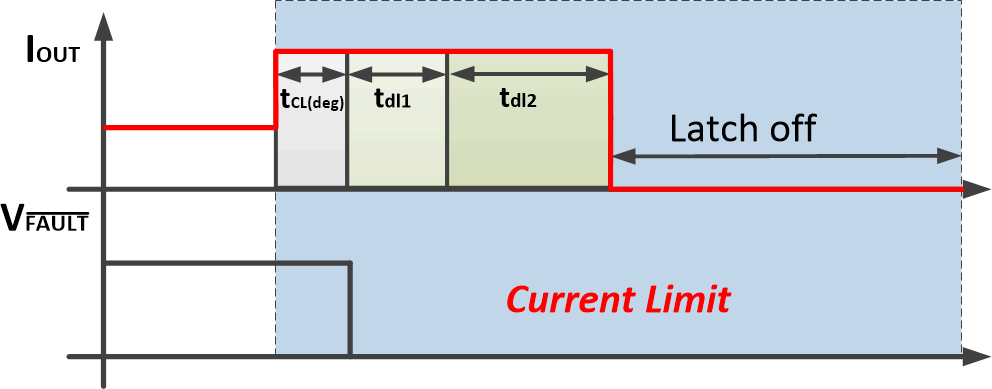

圖 6-5 閉鎖模式示例
