ZHCSH03D August 2017 – December 2024 TPS1H000-Q1
PRODUCTION DATA

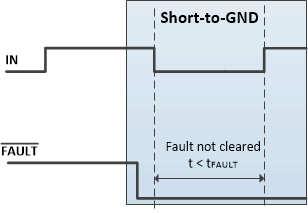

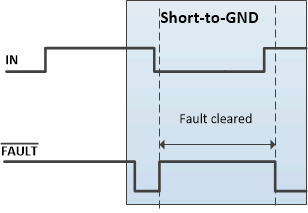

使用 PWM 調光時,FAULT 信號會因 PWM 的下降沿而容易被清除。即使故障條件一直存在,FAULT 信號也可能是間斷性的。為避免這種意外故障報告行為,器件實現了故障報告保持時間。圖 6-12 顯示了 PWM 調光中的典型問題:即使接地短路仍然存在,FAULT 信號卻意外清除。具有故障報告保持功能的 TPS1H000-Q1 器件可實現如圖 6-13 所示的正確行為。
