ZHCSH03D August 2017 – December 2024 TPS1H000-Q1
PRODUCTION DATA
TPS1H000-Q1 器件是受到全面保護的單通道高側電源開關,具有集成式 1000m? NMOS 功率 FET。
可調節電流限制可通過限制浪涌或過載電流來提高系統可靠性。高精度電流限制可增強過載保護,從而簡化前沿電源設計。擁有可配置的特性,能夠在功能、成本和熱耗散方面提供相應的設計靈活性。
該器件支持對數字狀態輸出進行全面診斷。在導通和關斷狀態下皆可進行開路負載檢測。無論是否有 MCU,該器件都能正常工作。“獨立”模式支持在隔離型系統中使用此器件。

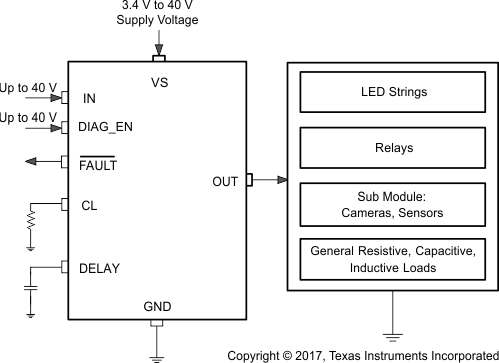

典型方框圖

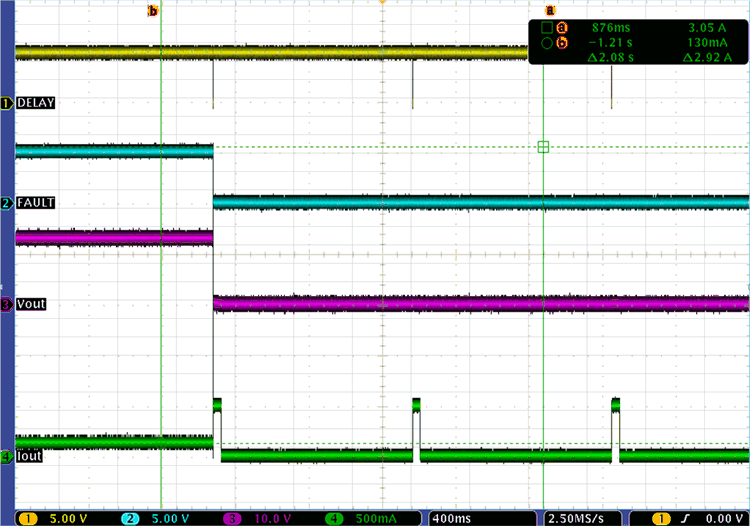

“自動重試”模式下的電流限制保護
