ZHCSH03D August 2017 – December 2024 TPS1H000-Q1
PRODUCTION DATA
5.6 開關特性
| 參數 | 測試條件 | 最小值 | 標稱值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| td(on) | 導通延遲時間，IN 上升沿至 VOUT 的 10% | VVS = 13.5V，VDIAG_EN = 5V，IOUT = 0.1A | 20 | 50 | 90 | μs |
| td(off) | 關斷延遲時間，IN 下降沿至 VOUT 的 90% | VVS = 13.5V，VDIAG_EN = 5V，IOUT = 0.1A | 20 | 50 | 90 | μs |
| dV/dt(on) | 壓擺率導通，VOUT 從 10% 至 90% | VVS = 13.5V，VDIAG_EN = 5V，IOUT = 0.1A | 0.1 | 0.6 | V/μs | |
| dV/dt(off) | 壓擺率關斷，VOUT 從 90% 至 10% | VVS = 13.5V，VDIAG_EN = 5V，IOUT = 0.1A | 0.3 | 0.9 | V/μs | |

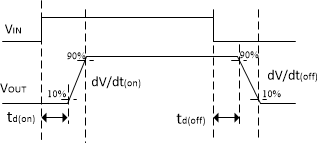

圖 5-1 輸出延遲特性

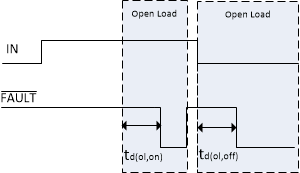

圖 5-2 負載開路消隱時間特性
