SPRS841E March 2012 – October 2019 TMS320C6652 , TMS320C6654
PRODUCTION DATA.
請參考 PDF 數(shù)據(jù)表獲取器件具體的封裝圖。
| NO. | PARAMETER | MIN | MAX | UNIT | |
|---|---|---|---|---|---|
| RESETFULL Pin Reset | |||||
| 3 | td(RESETFULLH-RESETSTATH) | Delay time - RESETSTAT high after RESETFULL high | 50000C | ns | |
| Soft/Hard Reset | |||||
| 4 | td(RESETH-RESETSTATH) | Delay time - RESETSTAT high after RESET high | 50000C | ns | |

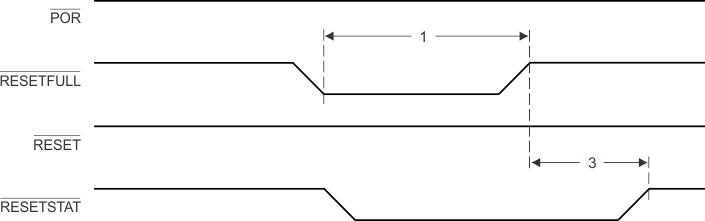

Figure 5-2 RESETFULL Reset Timing

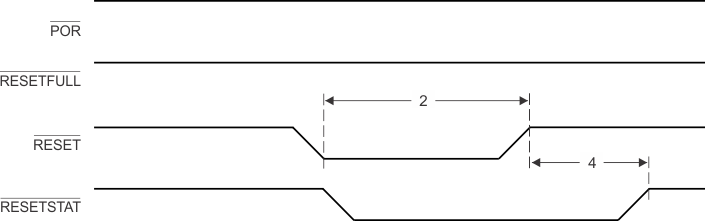

Figure 5-3 Soft/Hard-Reset Timing
