9.4.1 布局指南
TMP411-Q1 和 TMP411D-Q1 器件上的遠程溫度檢測使用小電流測量小電壓，因此必須更大限度地降低器件輸入端的噪聲。使用 TMP411-Q1 和 TMP411D-Q1 器件的大多數應用都具有大量數字內容，具有多個時鐘，會進行邏輯電平轉換，從而形成有噪聲的環境。布局必須遵循以下指導原則：
- 將 TMP411-Q1 和 TMP411D-Q1 器件盡可能放置在靠近遠程結溫傳感器的位置。
- 將 D+ 和 D- 布線緊密相鄰，并使用接地防護布線屏蔽它們免受相鄰信號的影響，如 圖 9-10 所示。如果使用多層 PCB，請將這些布線埋在大地平面或 VDD 平面之間，從而屏蔽它們，以免受到外部噪聲源的影響。建議使用 5mil (0.127mm) PCB 布線。
- 更大限度地減少銅線與焊料連接導致的額外熱電偶結點。如果使用這些結點，請?jiān)?D+ 和 D- 連接處進行相同數量的銅線與焊料連接，并在相似位置進行連接，以消除任何熱電偶效應。
- 在 TMP411-Q1 和 TMP411D-Q1 器件的 V+ 和 GND 之間直接使用 0.1μF 的本地旁路電容器，如圖 9-11 所示。盡可能減小 D+ 和 D- 之間的濾波電容，使之達到 1000pF 或更低，從而實現出色的測量性能。此電容包括遠程溫度傳感器和 TMP411-Q1 及 TMP411D-Q1 器件之間的任何電纜電容。
- 如果遠程溫度傳感器與 TMP411-Q1 和 TMP411D-Q1 器件之間的連接長度小于 8 英寸 (20cm)，請使用雙絞線對連接。如果連接長度大于 8 英寸 (20cm)，請使用屏蔽層接地的屏蔽雙絞線，盡可能靠近 TMP411-Q1 和 TMP411D-Q1 器件。使屏蔽線的遠程傳感器連接端保持開路，以避免接地回路和拾取 60Hz 噪聲。
A. 5mil (0.127mm) 布線，間距為 5mil (0.127mm)
圖 9-10 示例信號布線

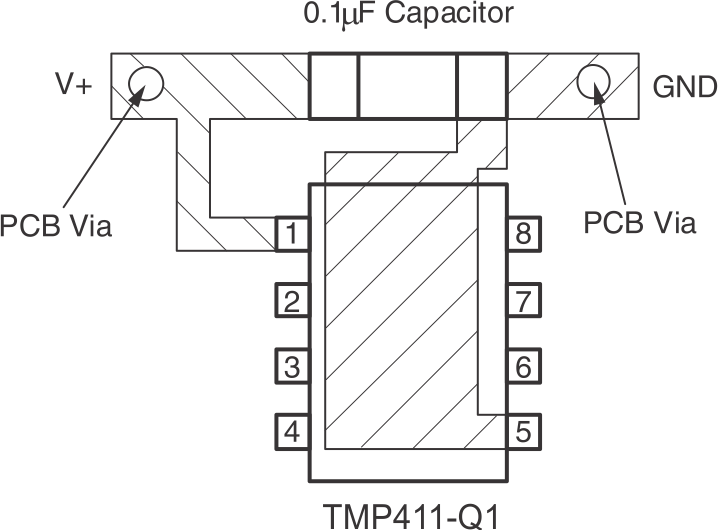

圖 9-11 建議的旁路電容器放置
