7.1.4 退出壓降
某些應用具有會使 LDO 進入壓降狀態的瞬態，例如啟動期間 VIN 上的斜坡較慢。與其他 LDO 一樣，從這些條件中恢復時，輸出可能會過沖。當壓擺率和電壓電平處于正確范圍內時，斜升輸入電源會導致 LDO 在啟動時過沖，如圖 7-1 所示。使用使能信號延遲 LDO 啟動，從而避免因壓降退出而導致 VOUT 過沖。在 VIN 大于 VOUT(nom) 后，使能信號可設置為高電平。

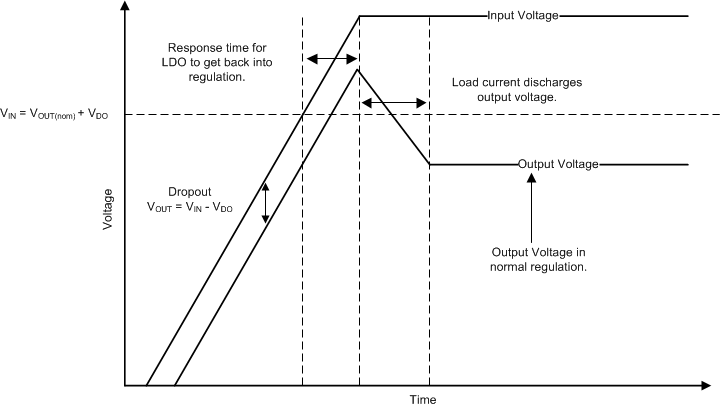

圖 7-1 啟動至壓降超出壓降的線路瞬變也會導致穩壓器輸出過沖。這些過沖是由于誤差放大器驅動導通元件的柵極電容并將柵極恢復到正確電壓以進行適當調節。圖 7-2 說明了柵極電壓在內部發生的情況，以及如何在運行期間引起過沖。當 LDO 處于壓降狀態時，柵極電壓 (VGS) 會一直下拉至接地，以便為通流器件提供盡可能低的導通電阻。但是，如果器件處于壓降狀態時發生線路瞬態，則環路未處于穩壓狀態，并可能導致輸出過沖，直到環路響應、輸出電流將輸出電壓拉回到穩壓狀態。如果這些瞬變不可接受，則繼續在系統中添加輸入電容，直到瞬態足夠慢，可以減少過沖。

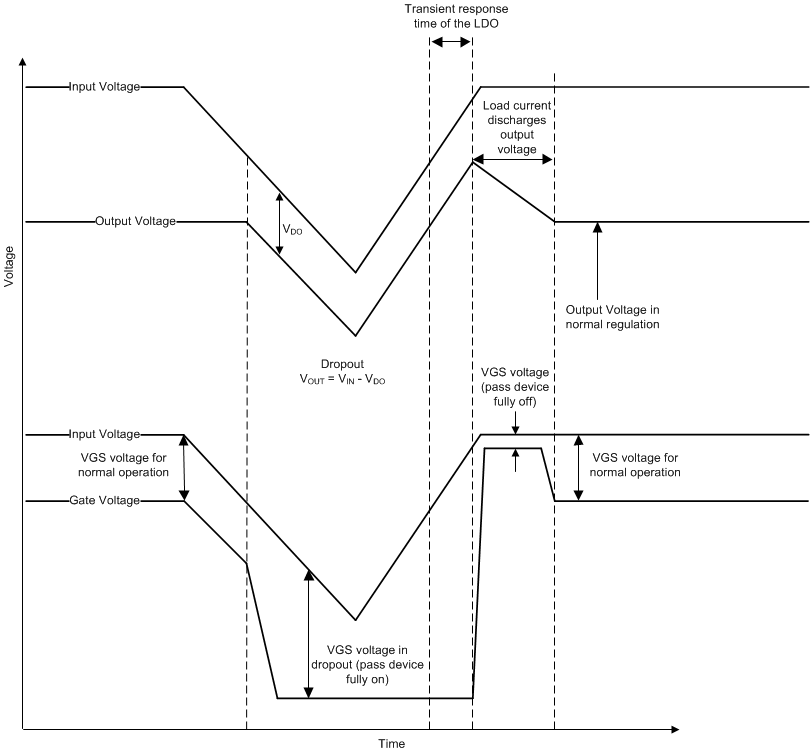

圖 7-2 壓降產生的線路瞬變
