ZHCSNL1A December 2024 – March 2025 TAS6754-Q1
PRODUCTION DATA
如果測試通道 (i) 的 OUT_(i)M 引腳和 OUT_(i)P 引腳之間的導電路徑的阻抗低于設置的閾值,則負載短路 (SL) 測試會觸發故障條件。SL 測試具有可配置的閾值,具體取決于預期連接的負載。由于連接到每個通道的揚聲器和電纜阻抗可能不同,因此為每個通道分配的閾值可能是唯一的。
如果測試通道 (i) 的 OUT_(i)M 引腳和 OUT_(i)P 引腳之間的導電路徑的阻抗高于電氣特性部分中指定的阻抗,則負載開路 (OL) 測試會觸發故障條件。

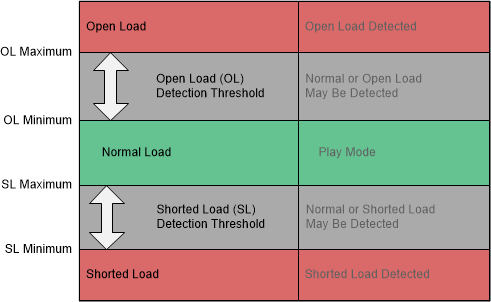

圖 7-16 直流負載診斷報告閾值
