ZHCSP98B February 2022 – March 2023 TAS2780
PRODUCTION DATA

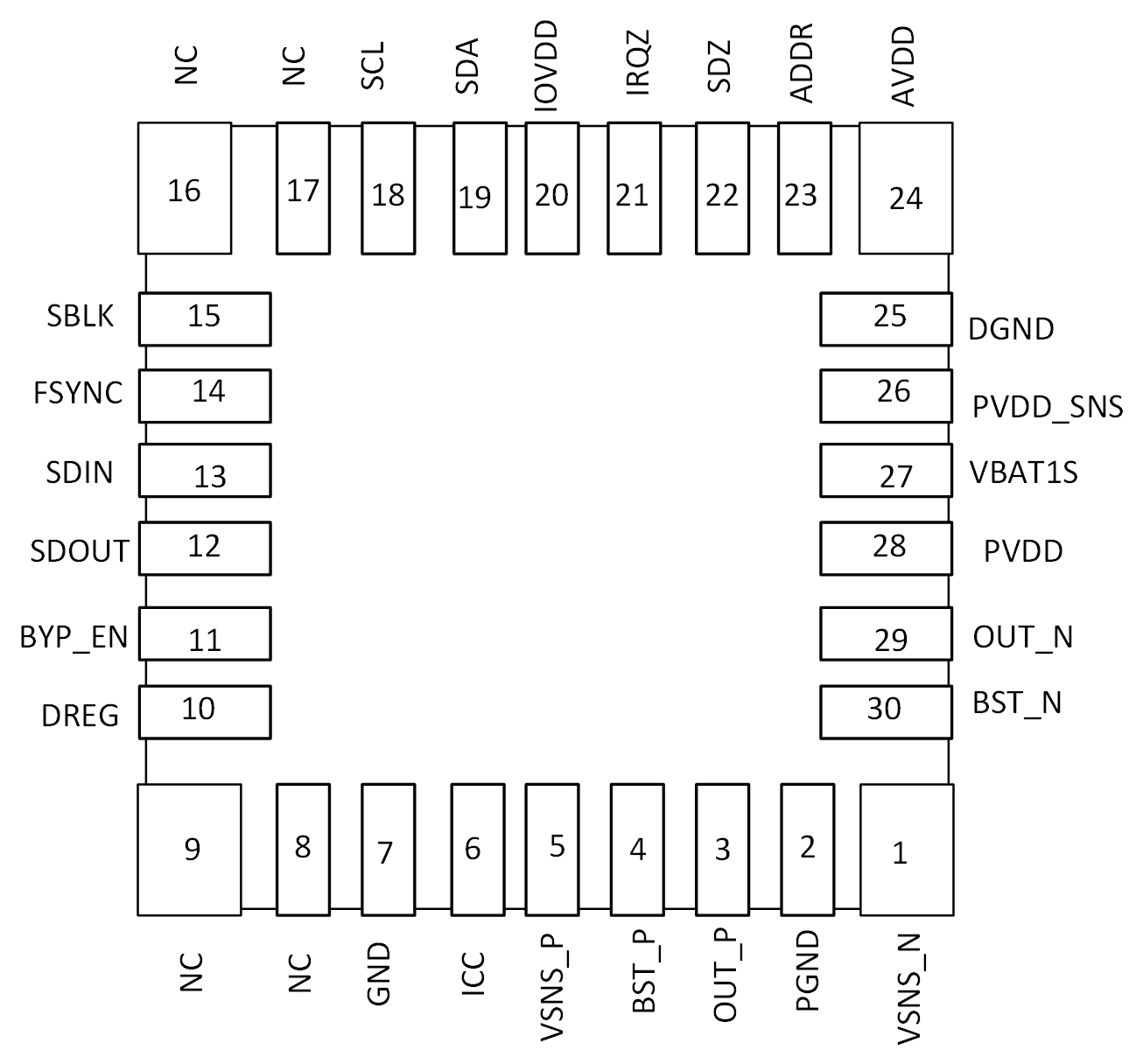

圖 5-1 30 引腳 HR-QFN 封裝 - 底視圖| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| ADDR | 23 | I | 地址檢測引腳。此引腳處的電阻器值選擇 I2C 地址。請參閱節 8.3.1。 |
| AVDD | 24 | P | 模擬電源輸入。連接至 1.8V 電源,并使用電容器去耦至 GND。 |
| BST_N | 30 | P | D 類負自舉。在 BST_N 和 OUT_N 之間連接一個電容器。 |
| BST_P | 4 | P | D 類正自舉。在 BST_P 和 OUT_P 之間連接一個電容器。 |
| BYP_EN | 11 | O | 具有開漏輸出的低電壓信號傳輸引腳。它可用來啟用/禁用外部直流/直流轉換器。 |
| DGND | 25 | P | 器件基板接地。連接至 PCB 接地平面。避免在這個引腳和 GND 引腳之間使用任何公共路由電感。 |
| DREG | 10 | P | 數字內核穩壓器輸出。使用一個電容器旁路至 GND。不要連接至外部負載。 |
| FSYNC | 14 | I | 幀同步時鐘。 |
| GND | 7 | P | 模擬接地。連接至 PCB 接地平面。 |
| ICC | 6 | IO | 芯片間通信引腳。 |
| IOVDD | 20 | P | 數字 IO 電源。連接至 1.8V 或 3.3V 電源,并使用電容器去耦至 GND。 |
| IRQZ | 21 | O | 開漏、低電平有效、中斷引腳。如果未使用可選內部上拉電阻,則使用電阻器上拉至 IOVDD。 |
| NC | 8、9、16、17 | 未連接。 | |
| OUT_N | 29 | O | D 類負輸出。 |
| OUT_P | 3 | O | D 類正輸出。 |
| PGND | 2 | P | D 類接地。連接至 PCB 接地平面。 |
| PVDD | 28 | P | D 類電源輸入。使用電容器去耦。 |
| PVDD_SNS | 26 | I | PVDD 遙感引腳。 |
| SBCLK | 15 | I | 串行位時鐘。 |
| SCL | 18 | I | I2C 時鐘引腳。使用電阻器上拉至 IOVDD。 |
| SDA | 19 | IO | I2C 數據引腳。使用電阻器上拉至 IOVDD。 |
| SDIN | 13 | I | 串行數據輸入。 |
| SDOUT | 12 | IO | 串行數據輸出。 |
| SDZ | 22 | I | 低電平有效硬件關斷。 |
| VBAT1S | 27 | P | 單節電池電源輸入。使用電容器去耦。 |
| VSNS_N | 1 | I | 電壓檢測負輸入。連接至 D 類負輸出或在 LC 濾波器之后。 |
| VSNS_P | 5 | I | 電壓檢測正輸入。連接至 D 類正輸出或在 LC 濾波器之后。 |
