ZHCSMU9A December 2020 – September 2021 TAS2764
PRODUCTION DATA
TAS2764 是一款單聲道數字輸入 D 類音頻放大器,專為將高峰值功率有效驅動到小型揚聲器進行了優化。該 D 類放大器在 12V 電源電壓下可向 4Ω 負載提供 13W 的連續功率,同時保持 THD+N 小于 1 %。
Y 橋架構改善了低輸出功率電平和閑置模式下的整體效率。
集成式揚聲器電壓和電流檢測實時監控?fù)P聲器行為。電源跟蹤峰值電壓限制器優化了放大器余量。具有多個閾值的欠壓預防方案能夠在電源出現壓降時減少信號路徑中的增益。
TAS2764 支持超聲波輸出,能夠用于運動和接近檢測、姿勢檢測等高級超聲波應用。
最多八個 TAS2764 器件可通過 I2S/TDM 和 I2C 接口共用一根公共總線。
該器件采用 30 焊球 0.4mm 間距 CSP 封裝,可實現緊湊的 PCB 尺寸。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| TAS2764 | DSBGA | 2.128 mm x 2.542 mm |

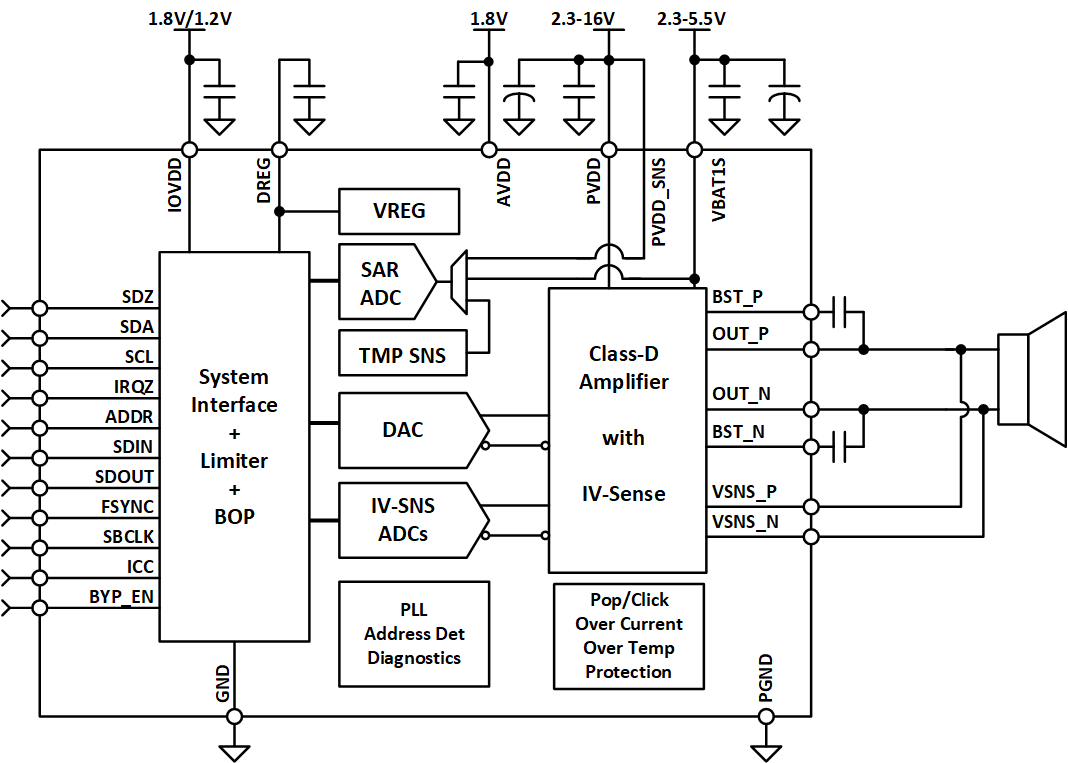

原理圖
