7.3.7 數字 PDM 麥克風錄音通道
除了支持模擬麥克風外，TAC5212 還可與數字脈沖密度調制 (PDM) 麥克風連接，并使用高階、高性能的抽取濾波器來生成脈沖編碼調制 (PCM) 輸出數據，這些數據可通過音頻串行接口傳輸?shù)街鳈C。（當不使用模擬錄制通道時）該器件支持多達四個數字麥克風錄制通道。該器件還支持在兩個模擬和兩個數字麥克風通道或者一個模擬通道和三個數字麥克風通道上同時錄音。
根據數字 PDM 麥克風錄音的要求，GPIOx、GPI1 和 GPO1 引腳可以按照表 7-70配置用于 PDM 數據線路 (PDMDINx)和 PDM 時鐘 (PDMCLK) 功能。
該器件在內部生成 PDMCLK，其頻率可使用 PDM_CLK_CFG[1:0] (P0_R53_D[7:6]) 寄存器位編程為 6.144MHz、3.072MHz、1.536MHz 或 768kHz（輸出數據采樣速率為 48kHz 的倍數或約數時），或者 5.6448MHz、2.8224MHz、1.4112MHz 或 705.6kHz（輸出數據采樣速率為 44.1kHz 的倍數和約數時）。可以使用相應的配置寄存器在 GPIOx 和 GPO1 引腳上路由 PDMCLK：GPIO1_CFG (P0_R10[7:4])、GPIO2_CFG (P0_R11[7:4])和 GPO1_CFG (P0_R12[7:4])。連接外部數字麥克風設備。圖 7-25 展示了數字 PDM 麥克風的連接圖。
圖 7-25 TAC5212 的數字 PDM 麥克風連接圖外部數字麥克風設備的一位輸出可以連接到 GPI1 或 GPIOx 引腳。該器件支持兩條 PDM 數據線路：PDMDIN1 和 PDMDIN2，這些線路通過寄存器 PDM_DIN1_SEL (P0_R19_D[3:2]) 和PDM_DIN2_SEL (P0_R19_D[1:0]) 設置。使用 GPI1 時，請確保使用 GPI1_CFG (P0_R13[1]) 來啟用 GPI1 功能。該單一數據線路可由兩個數字麥克風共享，以將其數據放置在 PDMCLK 的相反邊沿上。在內部，該器件根據 PDMDIN1_EDGE (P0_R19_D[4]) 和 PDMDIN2_EDGE (P0_R19_D[5]) 中設置的配置寄存器位，在 PDMCLK 的上升沿或下降沿鎖存數據的穩定值。圖 7-26 展示了數字 PDM 麥克風接口時序圖。

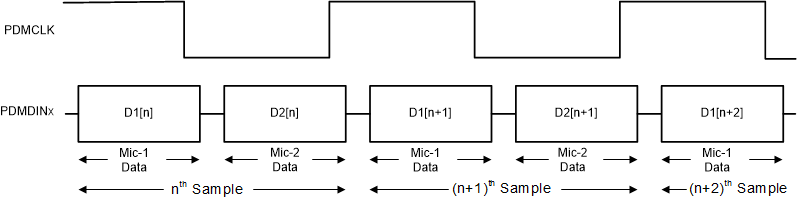

圖 7-26 數字 PDM 麥克風協議時序圖使用數字麥克風進行錄音時，相應 ADC 通道的模擬塊將斷電并被旁路，以提高功效。通道 3 和通道 4 僅支持數字麥克風接口。可以使用 PDM_CH1_SEL[1:0] (P0_R19_D[7]) 和 PDM_CH2_SEL[1:0] (P0_R19_D[6]) 寄存器位來分別為通道 1 至通道 2 選擇模擬麥克風或數字麥克風。
