3 說明
SN65HVD08 將一個三態差分線路驅動器和一個差分線路接收器組合在一起，可實現平衡的數據傳輸并且可以與符合 ANSI TIA/EIA-485-A 和 ISO-8482E 標準的器件進行互操作。
SN65HVD08 具有寬電源電壓范圍和低靜態電流要求，可通過電纜中的 5V 電源總線供電并可承受高達 2V 的線路壓降。電纜中的總線電源可以減少在接地隔離總線的每個連接上生成隔離式電源的需求。
驅動器差分輸出端和接收器差分輸入端在內部連接以形成差分輸入/輸出 (I/O) 總線端口，該端口用于在驅動器禁用或未通電時為總線提供最小負載。驅動器和接收器分別具有高電平有效和低電平有效使能端，它們可以在外部連接在一起，用作方向控制。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN75HVD08、 SN65HVD08 | SOIC (8) | 4.90mm × 3.91mm |
| PDIP (8) | 9.81mm × 6.35mm |
(1) 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

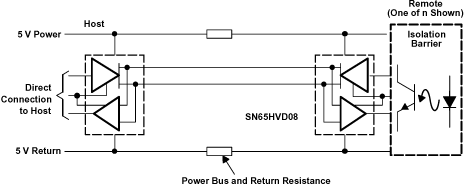

典型應用原理圖
