ZHCSXV7 February 2025 SN55LVRA4-SEP
ADVANCE INFORMATION
8.4 使用 TI LVDS 接收器進行的 ECL/PECL 至 LVTTL 轉換
各種版本的發射極耦合邏輯（例如，ECL、PECL 和 LVPECL）通常是系統設計人員首選的物理層。在過去，系統要求通常強制選擇 ECL。LVDS 等技術現在可為設計人員提供另一種替代方案。雖然 ECL 與 LVDS 的整體交換不是一種設計選項，但設計人員能夠通過在 LVDS 接收器的輸入端實施小型電阻分壓器網絡來利用 LVDS 的優勢。德州儀器 (TI) 已經邁出了又一步，推出了寬共模 LVDS 接收器（無需分壓器網絡），該接收器可直接連接至 ECL 驅動器，且 ECL 終端只需終端偏置電壓 (VCC–2V)。
圖 8-4 和 圖 8-5 展示了如何使用 LV/PECL 驅動器驅動 5 米的 CAT-5 電纜并由德州儀器 (TI) 的寬共模接收器接收，以及由此產生的眼圖。為了給 LV/PECL 驅動器提供接地的電阻器路徑，需要 R3 的值。在沒有電阻分壓器的情況下，R1 只需匹配 50Ω 的特性負載阻抗。R2 電阻器阻值較小，旨在盡可能減少任何可能的共模電流反射。

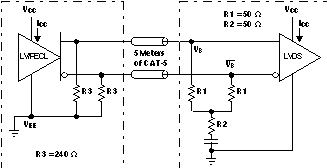

圖 8-4 LVPECL 或 PECL 至遠程寬共模 LVDS 接收器
圖 8-5 500Mbps 接收器輸出 (CH1) 的 LV/PECL 至遠程 SN55LVRA4-SEP
