SN55LVRA4-SEP

正在供貨

四通道高速差分接收器

產品詳情

Function Receiver Protocols LVDS Number of transmitters 0 Number of receivers 4 Supply voltage (V) 3.3 Signaling rate (Mbps) 400 Input signal CMOS, ECL, LVCMOS, LVDS, LVECL, LVPECL, PECL Output signal LVTTL Rating Space Operating temperature range (°C) -55 to 125
Function Receiver Protocols LVDS Number of transmitters 0 Number of receivers 4 Supply voltage (V) 3.3 Signaling rate (Mbps) 400 Input signal CMOS, ECL, LVCMOS, LVDS, LVECL, LVPECL, PECL Output signal LVTTL Rating Space Operating temperature range (°C) -55 to 125
SOIC (D) 16 59.4 mm2 9.9 x 6
  • VID V62/25606-01XE
  • 電離輻射總劑量額定值為 30krad (Si)
    • 每個晶圓批次的輻射批次驗收測試電離輻射總劑量 (TID RLAT) 額定值高達 30krad (Si)
  • 單粒子效應 (SEE) 特性：
    • 單粒子鎖定 (SEL) 對于線性能量傳遞 (LET) 的抗擾度 = 50MeV-cm2/mg
    • 可提供單粒子瞬態 (SET) 表征報告
  • 400Mbps 信號傳輸速率
  • 由 3.3V 單電源供電
  • –4V 至 5V 的擴展共模輸入電壓范圍
  • 在整個共模輸入電壓范圍內，差分輸入閾值 <±50mV，遲滯為 50mV
  • 符合 TIA/EIA-644 (LVDS) 標準
  • 有源失效防護功能確保了無輸入時的高電平輸出，且輸入在斷電時仍保持高阻抗
  • 總線引腳 ESD 保護超過 15 kV HBM
  • TTL 控制輸入為 5V 耐壓
  • 增強型航天塑料 (SEP)
    • 受控基線
    • 金線，NiPdAu 鉛涂層
    • 一個封測廠，一個制造廠
    • 延長了產品生命周期
    • 軍用級（-55°C 到 125°C）溫度范圍
    • 產品可追溯性
    • 符合 NASA ASTM E595 釋氣規格要求
  • VID V62/25606-01XE
  • 電離輻射總劑量額定值為 30krad (Si)
    • 每個晶圓批次的輻射批次驗收測試電離輻射總劑量 (TID RLAT) 額定值高達 30krad (Si)
  • 單粒子效應 (SEE) 特性：
    • 單粒子鎖定 (SEL) 對于線性能量傳遞 (LET) 的抗擾度 = 50MeV-cm2/mg
    • 可提供單粒子瞬態 (SET) 表征報告
  • 400Mbps 信號傳輸速率
  • 由 3.3V 單電源供電
  • –4V 至 5V 的擴展共模輸入電壓范圍
  • 在整個共模輸入電壓范圍內，差分輸入閾值 <±50mV，遲滯為 50mV
  • 符合 TIA/EIA-644 (LVDS) 標準
  • 有源失效防護功能確保了無輸入時的高電平輸出，且輸入在斷電時仍保持高阻抗
  • 總線引腳 ESD 保護超過 15 kV HBM
  • TTL 控制輸入為 5V 耐壓
  • 增強型航天塑料 (SEP)
    • 受控基線
    • 金線，NiPdAu 鉛涂層
    • 一個封測廠，一個制造廠
    • 延長了產品生命周期
    • 軍用級（-55°C 到 125°C）溫度范圍
    • 產品可追溯性
    • 符合 NASA ASTM E595 釋氣規格要求

SN55LVRA4-SEP 提供業界最寬的共模輸入電壓范圍。這些接收器的輸入電壓范圍技術規范與 5V PECL 信號兼容，總體接地噪聲耐受性增強。

SN55LVRA4-SEP 包括一個失效防護電路，此電路可在輸入信號丟失后的 60ns 內提供一個高電平輸出。信號丟失的最常見原因是電纜斷開連接、線路短路或發送器斷電。失效防護電路可防止在這些故障條件下將噪聲當作有效數據接收。

這些器件的預期應用和信號傳輸技術是通過大約 100Ω 的受控阻抗介質進行點對點基帶數據傳輸。此傳輸介質可以是印刷電路板走線、底板、或者電纜。最終數據傳輸速率和距離取決于介質衰減特性和環境噪聲耦合。

SN55LVRA4-SEP 的工作溫度范圍是 -55°C 至 125°C。

SN55LVRA4-SEP 提供業界最寬的共模輸入電壓范圍。這些接收器的輸入電壓范圍技術規范與 5V PECL 信號兼容，總體接地噪聲耐受性增強。

SN55LVRA4-SEP 包括一個失效防護電路，此電路可在輸入信號丟失后的 60ns 內提供一個高電平輸出。信號丟失的最常見原因是電纜斷開連接、線路短路或發送器斷電。失效防護電路可防止在這些故障條件下將噪聲當作有效數據接收。

這些器件的預期應用和信號傳輸技術是通過大約 100Ω 的受控阻抗介質進行點對點基帶數據傳輸。此傳輸介質可以是印刷電路板走線、底板、或者電纜。最終數據傳輸速率和距離取決于介質衰減特性和環境噪聲耦合。

SN55LVRA4-SEP 的工作溫度范圍是 -55°C 至 125°C。
下載 觀看帶字幕的視頻 視頻

您可能感興趣的相似產品

功能與比較器件相似
新 SN55LVTA4-SEP 正在供貨 輻射容忍四通道高速差動線路驅動器 Line Driver version

技術文檔

star =有關此產品的 TI 精選熱門文檔
未找到結果。請清除搜索并重試。
查看全部 5
類型 標題 下載最新的英語版本 日期
* 數據表 SN55LVRA4-SEP 耐輻射四通道高速差分驅動器 數據表 (Rev. A) PDF | HTML 英語版 (Rev.A) PDF | HTML 2025年 12月 5日
* 輻射與可靠性報告 SN55LVRA4-SEP Total Ionizing Dose (TID) Report 2025年 12月 10日
* 輻射與可靠性報告 SN55LVRA4-SEP Single-Event Effects (SEE) Radiation Report PDF | HTML 2025年 12月 8日
* 輻射與可靠性報告 SN55LVRA4-SEP Production Flow and Reliability Report PDF | HTML 2025年 11月 12日
選擇指南 TI Space Products (Rev. K) 2025年 4月 4日

設計和開發

如需其他信息或資源，請點擊以下任一標題進入詳情頁面查看（如有）。

評估板

SN65LVDS31-33EVM — 用于 SN65LVDS31 和 SN65LVDS33 的評估模塊

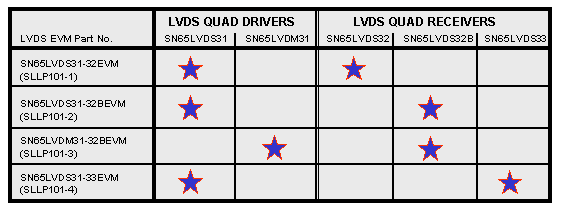

TI offers a series of low-voltage differential signaling (LVDS) evaluation modules (EVMs) designed for analysis of the electrical characteristics of LVDS drivers and receivers. Four unique EVMs are available to evaluate the different classes of LVDS devices offered by TI.

As seen in the Combination (...)

用戶指南: PDF
TI.com 上無現貨
仿真模型

SN65LVDS33 IBIS Model (Rev. A)

SLLC069A.ZIP (6 KB) - IBIS Model
下載
模擬工具

PSPICE-FOR-TI — PSpice? for TI 設計和仿真工具

PSpice? for TI 可提供幫助評估模擬電路功能的設計和仿真環境。此功能齊全的設計和仿真套件使用 Cadence? 的模擬分析引擎。PSpice for TI 可免費使用，包括業內超大的模型庫之一，涵蓋我們的模擬和電源產品系列以及精選的模擬行為模型。

借助?PSpice for TI 的設計和仿真環境及其內置的模型庫，您可對復雜的混合信號設計進行仿真。創建完整的終端設備設計和原型解決方案，然后再進行布局和制造，可縮短產品上市時間并降低開發成本。?

在?PSpice for TI 設計和仿真工具中，您可以搜索 TI (...)
發送申請
模擬工具

TINA-TI — 基于 SPICE 的模擬仿真程序

TINA-TI 提供了 SPICE 所有的傳統直流、瞬態和頻域分析以及更多。TINA 具有廣泛的后處理功能，允許您按照希望的方式設置結果的格式。虛擬儀器允許您選擇輸入波形、探針電路節點電壓和波形。TINA 的原理圖捕獲非常直觀 - 真正的“快速入門”。

TINA-TI 安裝需要大約 500MB。直接安裝，如果想卸載也很容易。我們相信您肯定會愛不釋手。

TINA 是德州儀器 (TI) 專有的 DesignSoft 產品。該免費版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需獲取可用 TINA-TI 模型的完整列表，請參閱：SpiceRack - 完整列表

需要 HSpice (...)

用戶指南: PDF
英語版 (Rev.A): PDF
