ZHCSXV7 February 2025 SN55LVRA4-SEP
ADVANCE INFORMATION
根據 LVDS 應用和數據手冊,印刷電路板通常為設計人員提供兩種傳輸線路選項:微帶和帶狀線。微帶是 PCB 外層的布線,如圖 10-1 所示。
圖 10-1 微帶拓撲而帶狀線是兩個接地平面之間的布線。帶狀線不易產生輻射和易感性問題,因為基準平面有效地屏蔽了嵌入的布線。但是,從高速傳輸的角度來看,將兩個平面并置會產生額外的電容。TI 建議盡可能在微帶傳輸線路上路由 LVDS 信號。利用 PCB 布線,設計人員可以根據整體噪聲預算和反射容差指定 Z O 的必要容差。

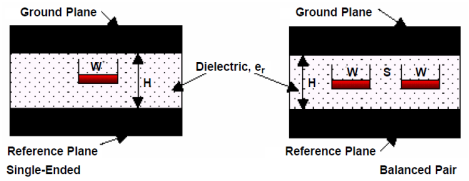

圖 10-2 帶狀線拓撲
