10.1.4 引線間距
引線間距取決于多個因素；然而，可承受的耦合量通常決定了實際的間距。低噪聲耦合需要 LVDS 鏈路的差分對之間緊密耦合，以從電磁場消除中獲益。布線應當以更符合此要求的方式進行 100Ω 差分和耦合。此外，差分對應具有相同的電氣長度，以確保平衡，從而更大程度地減少偏差和信號反射的問題。
如果兩條單端布線相鄰，應使用 3W 規則。該規則規定，兩條布線之間的距離應當大于一條布線寬度的兩倍，或者從布線中心到布線中心測量的寬度的三倍。這種增加的間距可以有效地降低串?dāng)_的可能性。無論是邊沿耦合還是寬側耦合，相鄰 LVDS 差分對之間的間隔都應采用相同的規則。

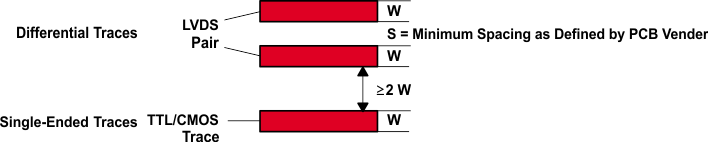

圖 10-5 單端和差分布線的 3W 規則（頂視圖）使用自動路由器時應小心謹慎，因?yàn)樗鼈儾⒉豢偸强紤]影響串?dāng)_和信號反射的所有因素。例如，最好避免 90° 轉彎，以避免信號路徑中的不連續性。使用連續 45° 轉彎可盡量減少反射。
