6.3.10.3 反向驅動
當 ISD_EN 和 RVS_DR_EN 都設置為 1b 并且 ISD 確定電機旋轉方向與命令的方向相反時，MCF8315C-Q1 使用反向驅動功能來改變電機的旋轉方向。反向驅動包括在相反的方向與電機速度同步，對電機進行反向減速至越過零速，改變方向，以及在正向（或命令的方向）在開環中加速，直到器件在正向轉變?yōu)殚]環（請參閱圖 6-25）。MCF8315C-Q1 通過配置 REV_DRV_CONFIG 來提供使用正向參數或一組單獨的反向驅動參數的選項。

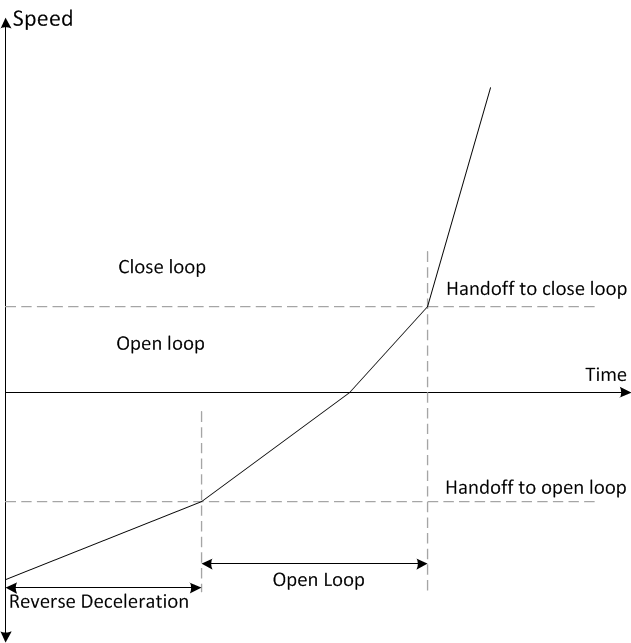

圖 6-25 反向驅動功能注： 在方向反轉期間，RVS_DR_EN 和 ISD_EN 應一起設置為 1b 或 0b。
