7.3.2.1 脈沖相關 MODE/SYNC 引腳控制
大多數需要該器件提供多種運行模式的系統由微處理器等數字電路控制。這些系統可以輕松生成動態信號，但難以生成多級信號。脈沖相關 MODE/SYNC 引腳控制對這些系統很有用。要啟動脈沖相關 MODE/SYNC 引腳控制，請施加有效的同步信號。表 7-1 匯總了脈沖相關模式選擇設置。
表 7-1 脈沖相關模式選擇設置
| MODE/SYNC 輸入 | 模式 |
|---|---|
| > VMODE_H | 帶展頻的 FPWM 出廠設置 |
| < VMODE_L | 帶展頻的自動模式出廠設置 |
| 同步時鐘 | SYNC 模式 |
圖 7-4 顯示了在脈沖相關 MODE/SYNC 控制下自動模式和 FPWM 模式之間的轉換。該器件在時間 tMODE 之后轉換為新的運行模式。圖 7-4 和圖 7-5 顯示了詳細信息。

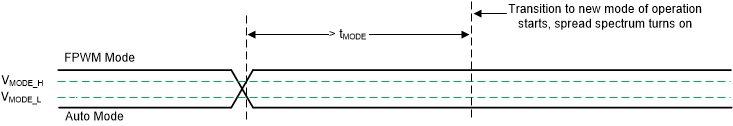

圖 7-4 自動模式和 FPWM 模式之間的轉換如果 MODE/SYNC 電壓保持恒定的時間長于 tMODE，器件將進入自動模式或 FPWM 模式，并打開展頻（如果啟用了出廠設置），MODE/SYNC 會繼續以脈沖相關方案運行。

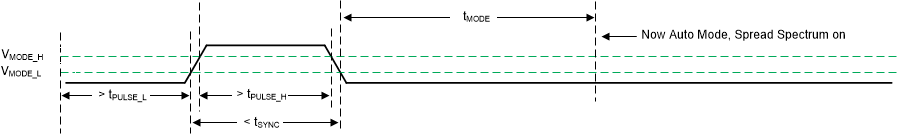

圖 7-5 從 SYNC 模式轉換到自動模式

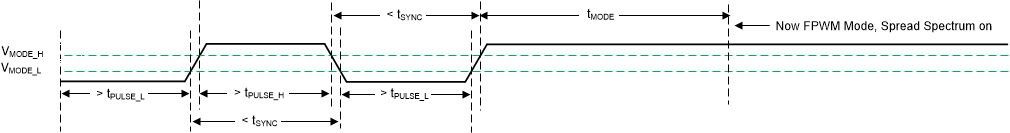

圖 7-6 從 SYNC 模式轉換到 FPWM 模式
