ZHCSLM7D March 2020 – June 2022 LMQ61460
PRODUCTION DATA
9.2.2.1 選擇開關頻率
選擇開關頻率時需權衡轉換效率和整體解決方案尺寸。較低的開關頻率意味著較小的開關損耗，通常會實現更高的系統效率。不過，較高的開關頻率允許使用較小的電感器和輸出電容器，因此得到的設計更加緊湊。
在選擇工作頻率時，最重要的考慮因素是熱限制。此約束通常決定頻率選擇。對于運行頻率為 400kHz 的電路，請參閱圖 9-2；對于運行頻率為 2.1MHz 的電路，請參閱圖 9-3。這些曲線顯示了給定環境溫度下、給定開關頻率下可支持的輸出電流大小。請注意，功率耗散取決于布局，因此雖然這些曲線是一個良好的起點，但任何設計中的熱阻都將不同于用于生成圖 9-2 和圖 9-3 的估算值。最高溫度額定值基于 LMQ61460EVM，電路板面積約為 100mm × 80mm。除非提供了更大的覆銅區或冷卻以降低有效 RθJA，否則若環境溫度為 105°C 且開關頻率設置為 2.1MHz，則負載電流通常應限制為 4A。

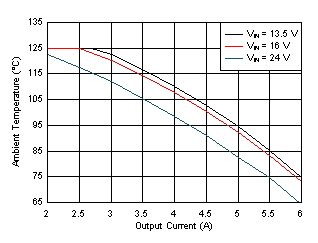

| fSW = 400kHz | PCB RθJA = 25°C/W | VOUT = 5V |

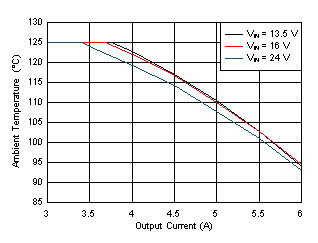

| fSW = 2100KHz | PCB RθJA = 25°C/W | VOUT = 5V |
另外兩個注意事項是器件在設置頻率時必須保持的最大和最小輸入電壓。由于該器件會在通常無法通過最短導通時間或最短關斷時間進行調節的條件下調整其頻率，因此這些限制僅對于需要恒定頻率運行的輸入電壓很重要。
如果在高輸入電壓下不需要折返，請使用Equation7：
如果需要考慮低輸入電壓下的折返問題，請使用Equation8：
其中：
- VINeff(MIN2) = VIN(MIN2) – IOUT(MAX) × (RDS(ON)(MAX) + DCR(MAX))
- DCR(MAX) 是電感器的最大 DCR。
有關 tOFF_MIN(MAX) 和 RDS(ON)_HS(MAX)，請參閱Topic Link Label7.5。
第四個限制條件是 IC 的額定頻率范圍。請參閱Topic Link Label7.5 中的 fADJ。在選擇頻率時，必須考慮上述所有四個限制條件：熱性能、VIN(MAX2)、VIN(MIN2) 和器件額定頻率范圍。
許多應用要求可以避開 AM 頻帶。這些應用往往以比 AM 頻帶低 400kHz 的頻率或比 AM 頻帶高 2.1MHz 的頻率運行。在本例中，選擇了 400kHz。
