6 引腳配置和功能

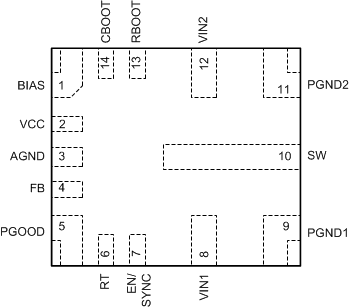

圖 6-1 RJR 封裝14 引腳 VQFN-HR頂視圖表 6-1 引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| BIAS | 1 | P | 內部 LDO 輸入。將此引腳連接到輸出電壓點以提高效率。將一個可選的優質 0.1μF 至 1μF 電容器從該引腳接地，以提高抗噪性。如果輸出電壓高于 12V，則將該引腳接地。 |
| VCC | 2 | O | 內部 LDO 輸出。用作內部控制電路的電源。不要連接至任何外部負載。在該引腳和 AGND 之間連接一個 1μF 優質電容器。 |
| AGND | 3 | G | 內部電路的模擬地。反饋和 VCC 是相對于該引腳測量的。必須將 AGND 連接到 PCB 上的 PGND1 和 PGND2。 |
| FB | 4 | I | 內部控制環路的輸出電壓反饋輸入。連接到反饋分壓器抽頭點以實現可調輸出電壓。請勿懸空或接地。 |
| PGOOD | 5 | O | 開漏電源正常狀態輸出。通過限流電阻器將該引腳上拉至合適的電壓電源。高電平 = 電源正常，低電平 = 故障。當 EN = 低電平且 VIN > 1V 時，PGOOD 輸出變為低電平。如果此引腳不使用，可以保持開路或接地。 |
| RT | 6 | I/O | 通過一個阻值介于 5.76kΩ 和 66.5kΩ 之間的電阻器將該引腳接地，以將開關頻率設置在 200kHz 和 2200kHz 之間。請勿懸空或接地。 |
| EN/SYNC | 7 | I | 精密使能輸入。高電平 = 開啟，低電平 = 關閉。可連接至 VIN。精密使能允許將該引腳用作可調節 UVLO。請參閱Topic Link Label9。不能懸空。EN/SYNC 還可用作同步輸入引腳。用于將器件開關頻率與系統時鐘同步。在外部時鐘的上升沿觸發。可以使用電容器將同步信號交流耦合到該引腳。當與外部時鐘同步時，該器件在強制 PWM 模式下運行并禁用 PFM 輕負載效率模式。請參閱Topic Link Label8。 |
| VIN1 | 8 | P | 轉換器的輸入電源。將一個或多個優質旁路電容器從該引腳連接到 PGND1。必須為 VIN2 提供低阻抗連接。 |
| PGND1 | 9 | G | 內部低側 MOSFET 的電源地。連接到系統地。必須為 PGND2 提供低阻抗連接。將一個或多個優質旁路電容器從該引腳連接到 VIN1。 |
| SW | 10 | O | 轉換器的開關節點。連接到輸出電感器。 |
| PGND2 | 11 | G | 內部低側 MOSFET 的電源地。連接到系統地。必須為 PGND1 提供低阻抗連接。將一個或多個優質旁路電容器從該引腳連接到 VIN2。 |
| VIN2 | 12 | P | 轉換器的輸入電源。將一個或多個優質旁路電容器從該引腳連接到 PGND2。必須為 VIN1 提供低阻抗連接。 |
| RBOOT | 13 | I/O | 通過一個電阻器連接到 CBOOT。該電阻必須介于 0Ω 和開路之間，并決定 SW 節點上升時間。 |
| CBOOT | 14 | I/O | 高側驅動器上部電源軌。在 SW 和 CBOOT 之間連接一個 100nF 電容器。一個內部二極管連接到 VCC，并允許 CBOOT 在 SW 節點為低電平時充電。 |
