ZHCSLM7D March 2020 – June 2022 LMQ61460
PRODUCTION DATA
二極管仿真可防止反向電流通過電感器,這需要較低的頻率來調節給定的固定峰值電感器電流。二極管仿真還會隨著頻率的降低而限制紋波電流。在峰值電流固定的情況下,隨著輸出電流降至零,頻率必須降至接近零以保持穩定。

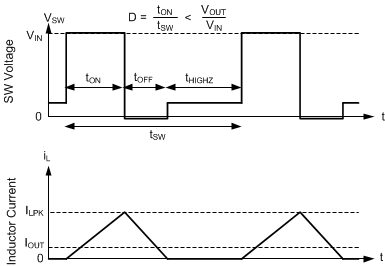

該器件在自動模式下具有最小峰值電感器電流設置。一旦電流在固定輸入電壓下降至低電平,導通時間恒定。然后,通過調整頻率來實現穩壓。這種工作模式稱為 PFM 模式穩壓。
