3 說明
LMQ61460 是一款具有集成旁路電容器的高性能直流/直流同步降壓轉換器。該器件具有集成式高側和低側 MOSFET，能夠在 3.0V 至 36V 的寬輸入電壓范圍內提供高達 6A 的輸出電流；可耐受 42V 電壓，簡化了輸入涌流保護設計。該器件可對壓差進行軟恢復，因此無需對輸出進行過沖。
該器件專門設計用于降低 EMI。該器件具有假隨機展頻、集成旁路電容器、可調節 SW 節點上升時間和低 EMI，并采用具有低開關節點振鈴和優化型引腳排列的 VQFN-HR 封裝，易于使用。開關頻率可在 200 kHz 至 2.2 MHz 范圍內同步，從而避開噪聲敏感頻段。另外，可以選擇頻率，從而在低工作頻率下提高效率，或在高工作頻率下縮小解決方案尺寸。
自動模式可在輕負載運行時進行頻率折返，實現僅 7μA（典型值）的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間無縫轉換，以及超低的 MOSFET 導通電阻和外部偏置輸入，均確保在整個負載范圍內實現卓越的效率。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMQ61460 | VQFN-HR (14) | 4.00mm × 3.50mm |

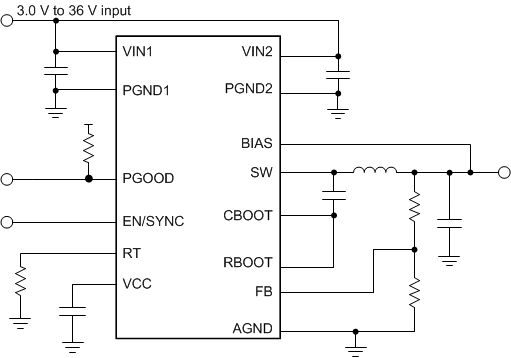

簡化版原理圖

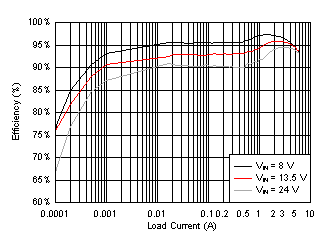

效率：VOUT=5V，fSW=400 kHz
