8.3.10 軟啟動和從壓降中恢復
該器件使用基于基準的軟啟動，可防止啟動期間輸出電壓過沖和大浪涌電流。軟啟動由以下任一條件觸發：
- 為 IC 的 VIN 引腳供電，釋放 UVLO。
- 使用 EN 打開器件。
- 從斷續等待期恢復
- 由于過熱保護而從關斷狀態恢復
觸發軟啟動后，IC 將執行以下操作：
- IC 用來調節輸出電壓的基準緩慢升高。最終結果是，輸出電壓需要 tSS 達到所需值的 90%。
- 工作模式設置為自動，從而激活二極管仿真。這樣在輸出端已經存在電壓時，無需將輸出拉低即可啟動。
總之，這些操作可在浪涌電流受限的情況下實現啟動，還允許使用更大的輸出電容器和更高的負載條件，從而使電流在啟動期間接近電流限值而不會觸發斷續。請參閱圖 8-8。
軟啟動運行時，輸出電壓可以從 0V 開始，如左側曲線所示；也可以從已存在的電壓開始，如右圖所示。無論哪種情況，輸出電壓必須在軟啟動后的 tSS 時間達到所需值的 10% 以?xún)?nèi)。軟啟動期間，F(xiàn)PWM 和斷續模式處于禁用狀態。一旦輸出達到穩壓或 tSS2（以先發生的時間為準），斷續和 FPWM 模式均會啟用。

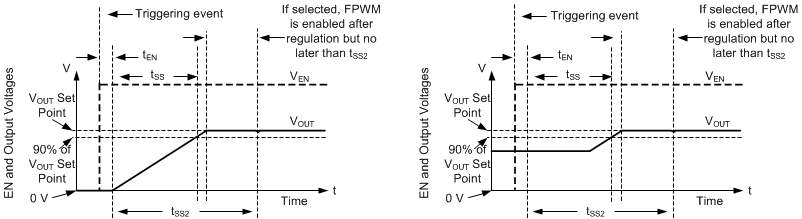

圖 8-8 軟啟動運行只要輸出電壓下降超過幾個百分點，輸出電壓就會緩慢升高。這種情況稱為從壓降中恢復，與軟啟動的區別主要體現在三個方面：
- 基準電壓設置為比實現當前輸出電壓所需的值高出大概 1%。
- 如果輸出電壓低于其設定點的 0.4 倍，則允許斷續。請注意，壓降調節期間會抑制斷續。
- 從壓降中恢復期間允許 FPWM 模式。如果輸出電壓突然被一個外部電源上拉，該器件可在輸出端下拉。
盡管稱為從壓降中恢復，但只要輸出電壓下降到比設定點低幾個百分點，此功能就會激活。這主要在以下條件下發生：
- 壓降：當輸入電壓不足以生成所需的輸出電壓時
- 過流：當發生嚴重程度不足以觸發斷續模式的過流事件時
無論是由于高負載還是低輸入電壓導致輸出電壓下降，一旦導致輸出降至其設定點以下的條件消除，輸出就會以與啟動期間相同的速度爬升。盡管不會由于壓降而觸發斷續，但如果輸出電壓低于輸出設定點的 0.4 倍且持續時間超過 128 個時鐘周期，則原則上可以在恢復期間觸發斷續。

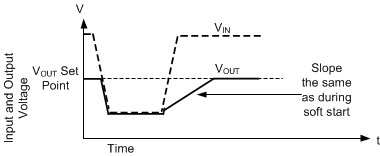

圖 8-9 從壓降中恢復
圖 8-10 從壓降中恢復（VOUT = 5V，IOUT = 4A，VIN = 13.5V 至 4V 至 13.5V）
