ZHCSH72K September 2011 – October 2025 LMK00301
PRODUCTION DATA
9.2.2.1.2 交流耦合差分操作的端接
交流耦合可在驅動不同接收器標準時改變直流偏置電平（共模電壓）。由于交流耦合會阻止驅動器在接收器上提供直流偏置電壓，因此請驗證接收器是否偏置到其理想的直流電平。
使用 LVDS 驅動器驅動差分接收器時，可以通過添加直流阻斷電容器對信號進行交流耦合；但是，需要在驅動器側和接收器側均建立適當的直流偏置點。推薦的端接方案取決于差分接收器是否集成了端接電阻。
驅動無內置 100Ω 差分端接的差分接收器時，需將交流耦合電容置于負載端接電阻與接收器之間，為 LVDS 驅動器的正常偏置提供一條直流路徑。圖 9-10 展示了這種情況。負載端接電阻與交流耦合電容需盡可能靠近接收器輸入端，以盡可能縮短支線長度。接收器可通過千歐級電阻實現內部偏置，或外部偏置至其共模輸入范圍內的參考電壓。
驅動內置 100Ω 差分端接的差分接收器時，需在交流耦合電容前放置源端接電阻，為驅動器提供正常直流偏置（如圖 9-11 所示）。但源端與負載端均接 100Ω 電阻（即雙端接）時，LVDS 驅動器看到的等效電阻為 50Ω，會導致輸入端有效信號擺幅減半。如果自端接接收器要求輸入擺幅大于 250mVpp（差分）且需交流耦合輸入，則圖 9-11 中雙端接配置的 LVDS 驅動器可能無法滿足最小輸入擺幅要求；此時建議采用帶交流耦合的 LVPECL 或 HCSL 輸出驅動器形式，以滿足自端接接收器的最小輸入擺幅需求。
當對 LVDS 輸出使用交流耦合時，可能會由于電容器充電而在時鐘輸出中觀察到啟動延遲。圖 9-10 和圖 9-11 中的示例 0.1μF 電容，但該值可根據具體應用的啟動要求調整。

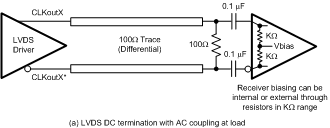

圖 9-10 使用交流耦合連接接收器的差分 LVDS 操作 (a.) 無內置 100Ω 端接
圖 9-11 使用交流耦合連接接收器的差分 LVDS 操作 (b.) 有內置 100Ω 端接LVPECL 驅動器需要一條直流接地路徑。當對 LVPECL 信號進行交流耦合時，需在 LVPECL 驅動器附近采用 160Ω 發射極電阻器（Vcco=2.5V 時為 91Ω）來提供一條直流接地路徑，如圖 9-15 所示。為了使接收器正常運行，信號必須偏置到接收器指定的直流偏置電平（共模電壓）。LVPECL 接收器的典型直流偏置電壓（共模電壓）為 2V。此外，如圖 9-12 所示，對于 Vcco=3.3V 和 2.5V 的情況，戴維南等效電路可作為有效端接。注意：該戴維南電路與圖 9-9 中的直流耦合示例不同，因其分壓電路用于設定接收器的輸入共模電壓。

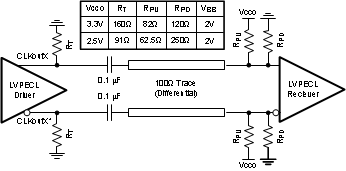

圖 9-12 交流耦合差分 LVPECL 操作（戴維南等效電路）
