5 引腳配置和功能

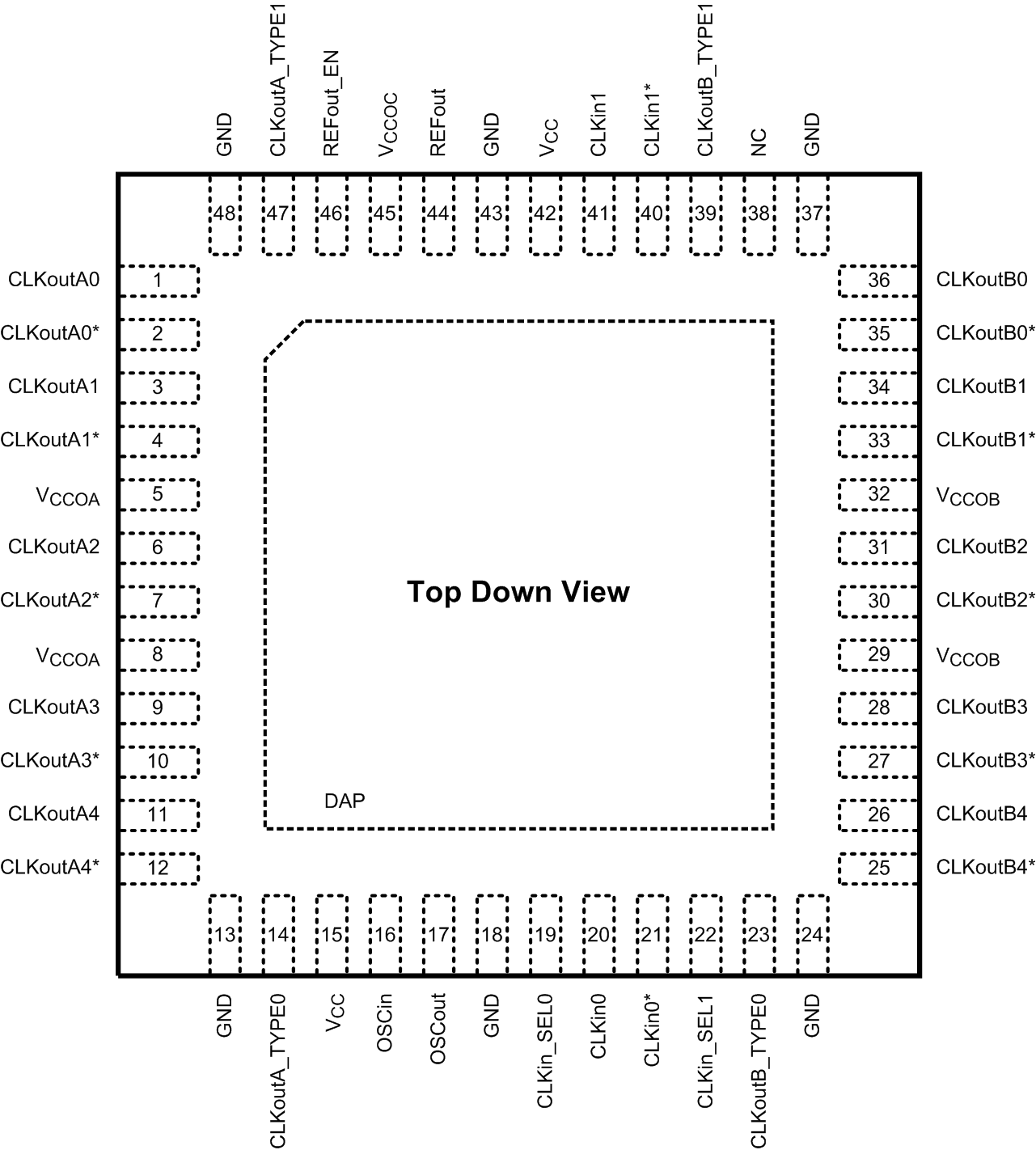

圖 5-1 RHS 封裝48 引腳 WQFN頂視圖

表 5-1 引腳功能⁽⁴⁾

引腳		類型⁽¹⁾	說明
名稱	編號	類型⁽¹⁾	說明
CLKin_SEL0	19	I	時鐘輸入選擇引腳⁽³⁾
CLKin_SEL1	22	I	時鐘輸入選擇引腳⁽³⁾
CLKin0	20	I	通用時鐘輸入 0（差分或單端）
CLKin0*	21	I	通用時鐘輸入 0（差分或單端）
CLKin1	40	I	通用時鐘輸入 1（差分或單端）
CLKin1*	40	I	通用時鐘輸入 1（差分或單端）
CLKoutA_TYPE0	14	I	A 組輸出緩沖器類型選擇引腳⁽³⁾
CLKoutA_TYPE1	47	I	A 組輸出緩沖器類型選擇引腳⁽³⁾
CLKoutB_TYPE0	23	I	B 組輸出緩沖器類型選擇引腳⁽³⁾
CLKoutB_TYPE1	39	I	B 組輸出緩沖器類型選擇引腳⁽³⁾
CLKoutA0	1	O	差分時鐘輸出 A0。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutA0*	2	O	差分時鐘輸出 A0。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutA1	3	O	差分時鐘輸出 A1。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutA1*	4	O	差分時鐘輸出 A1。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutA2	6	O	差分時鐘輸出 A2。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutA2*	7	O	差分時鐘輸出 A2。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutA3	9	O	差分時鐘輸出 A3。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutA3*	10	O	差分時鐘輸出 A3。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutA4	11	O	差分時鐘輸出 A4。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutA4*	12	O	差分時鐘輸出 A4。輸出類型由 CLKoutA_TYPE 引腳設定。
CLKoutB4*	25	O	差分時鐘輸出 B4。輸出類型由 CLKoutB_TYPE 引腳設定。
CLKoutB4	26	O	差分時鐘輸出 B4。輸出類型由 CLKoutB_TYPE 引腳設定。
CLKoutB3*	27	O	差分時鐘輸出 B3。輸出類型由 CLKoutB_TYPE 引腳設定。
CLKoutB3	28	O	差分時鐘輸出 B3。輸出類型由 CLKoutB_TYPE 引腳設定。
CLKoutB2*	30	O	差分時鐘輸出 B2。輸出類型由 CLKoutB_TYPE 引腳設定。
CLKoutB2	31	O	差分時鐘輸出 B2。輸出類型由 CLKoutB_TYPE 引腳設定。
CLKoutB1*	33	O	差分時鐘輸出 B1。輸出類型由 CLKoutB_TYPE 引腳設定。
CLKoutB1	34	O	差分時鐘輸出 B1。輸出類型由 CLKoutB_TYPE 引腳設定。
CLKoutB0*	35	O	差分時鐘輸出 B0。輸出類型由 CLKoutB_TYPE 引腳設定。
CLKoutB0	36	O	差分時鐘輸出 B0。輸出類型由 CLKoutB_TYPE 引腳設定。
DAP	DAP	GND	裸片連接焊盤連接到 PCB 接地平面以實現散熱。
GND	13、18、24、37、43、48	GND	接地
NC	38	—	內部未連接。引腳可以懸空、接地或以其他方式連接到絕對最大額定值中規定的電源電壓范圍內的任何電位。
OSCin	16	I	晶體的輸入。也可由 XO、TCXO 或其他外部單端時鐘驅動。
OSCout	17	O	晶體的輸出。如果 OSCin 由單端時鐘驅動，則將 OSCout 保持懸空。
REFout	44	O	LVCMOS 基準輸出。通過將 REFout_EN 引腳拉至高電平來使能輸出。
REFout_EN	46	I	REFout 使能輸入。使能信號與所選時鐘輸入內部同步。⁽³⁾
V_CC	15、42	PWR	內核和輸入緩沖器塊的電源。Vcc 電源工作電壓為 3.3V。使用靠近每個 Vcc 引腳放置的 0.1μF、低 ESR 電容器進行旁路。
V_CCOA	5、8	PWR	A 組輸出緩沖器的電源。V_CCOA 工作電壓為 3.3V 或 2.5V。V_CCOA 引腳在內部相互連接。使用靠近每個 Vcco 引腳放置的 0.1μF、低 ESR 電容器進行旁路。⁽²⁾
V_CCOB	29、32	PWR	B 組輸出緩沖器的電源。V_CCOB 工作電壓為 3.3V 或 2.5V。V_CCOB 引腳在內部相互連接。使用靠近每個 Vcco 引腳放置的 0.1μF、低 ESR 電容器進行旁路。⁽²⁾
V_CCOC	45	PWR	REFout 輸出緩沖器的電源。V_CCOC 工作電壓為 3.3V 或 2.5V。使用靠近每個 Vcco 引腳放置的 0.1μF、低 ESR 電容器進行旁路。⁽²⁾

(1) I = 輸入，O = 輸出，PWR = 電源

(2) 當不需要區分，或可根據輸出組/類型推斷輸出電源時，輸出電源電壓或引腳（V_CCOA、V_CCOB 和 V_CCOC）通常統稱為 V_CCO。

(3) CMOS 控制輸入，具有內部下拉電阻器。

(4) 任何未使用的輸出引腳都必須以最短的覆銅長度保持懸空（請參閱時鐘輸出 中的注釋）；或者，如果連接到傳輸線，則必須正確端接，或在可能的情況下禁用或設置為高組態（如果可能）。有關輸出配置，請參閱時鐘輸出；有關輸出接口和端接技術，請參閱終止和使用時鐘驅動器。
