ZHCSH72K September 2011 – October 2025 LMK00301
PRODUCTION DATA
6.6 典型特性
除非另有說明：VCC = 3.3V，VCCO = 3.3V，TA = 25°C，CLKin 以差分方式驅動，輸入壓擺率 ≥ 3V/ns。請查閱典型特性 末尾的表 6-1 以了解圖注。

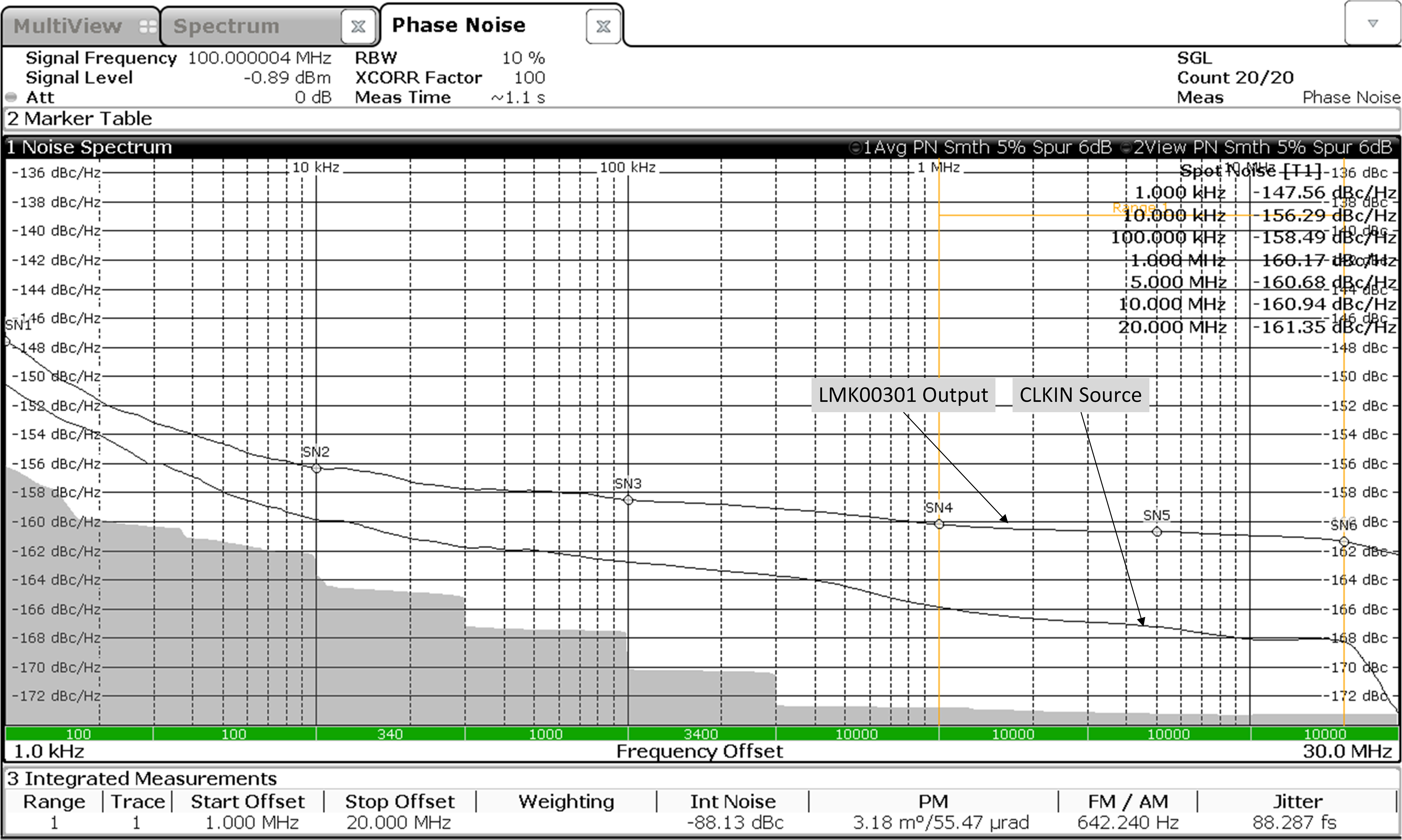

| 請參閱“圖注”表中的注釋 1 | ||
| 請參閱“圖注”表中的注釋 2 和注釋 3 | ||
| 請參閱“圖注”表中的注釋 1 | ||
| 請參閱“圖注”表中的注釋 2 和注釋 3 | ||
| 請參閱“圖注”表中的注釋 1 | ||
| 請參閱“圖注”表中的注釋 1 | ||
| 請參閱“圖注”表中的注釋 1 | ||
表 6-1 圖注
| 注釋 | ||||
|---|---|---|---|---|
| (1) | 圖中的典型 RMS 抖動值顯示了每種輸出緩沖器類型的總輸出 RMS 抖動 (JOUT) 和源時鐘 RMS 抖動 (JSOURCE)。根據這些值，附加 RMS 抖動可計算為：JADD = SQRT(JOUT2 – JSOURCE2)。 | |||
| (2) | 20MHz 晶體特性：Abracon ABL 系列，AT 切割，CL = 18pF，C0 = 4.4pF（測量值，最大 7pF），ESR = 8.5?（測量值，最大 40?），驅動電平 = 1mW（最大值，典型值 100μW）。 | |||
| (3) | 40MHz 晶體特性：Abracon ABLS2 系列，AT 切割，CL = 18pF，C0 = 5pF（測量值，最大 7pF），ESR = 5?（測量值，最大 40?），驅動電平 = 1mW（最大值，典型值 100μW）。 | |||
