7.3.5 RESET 標志輸出
LM636x5-Q1 器件的 RESET 標志功能（RESET 輸出引腳）可用于在輸出電壓超出穩壓范圍時復位系統微處理器。該開漏輸出在電流限值和熱關斷等故障條件下以及正常啟動期間變為低電平。干擾濾波器可防止在輸出電壓的短時偏移（例如在線路和負載瞬態期間）時出現錯誤標志。持續時間少于 tdg 的輸出電壓偏移不會觸發 RESET 標志。在 FB 電壓恢復到穩壓值且經過 trise-delay 延遲之后，RESET 標志變為高電平。最好參考圖 7-4 和圖 7-5 來理解 RESET 操作。
RESET 輸出包含一個開漏 NMOS，需要一個外部上拉電阻器連接到合適的邏輯電源。還可以根據需要通過適當的電阻器將其上拉至 VCC 或 VOUT。10kΩ 至 100kΩ 范圍內的上拉電阻值是合理的。如果不需要該功能，則可將 RESET 引腳保持懸空。當 EN 拉低時，標志輸出也被強制為低電平。在 EN 為低電平時，只要輸入電壓為 ≥1.2V（典型值），RESET 就保持有效。將進入 RESET 標志引腳的電流限制在大約 5mA 直流。當器件被啟用時，最大電流在內部被限制在大約 50mA，而當器件被禁用時，最大電流被限制在大約 65mA。內部電流限值可在此輸出連接的濾波電容器放電時，保護器件免受可能出現的瞬態電流的影響。
圖 7-4 靜態 RESET 操作

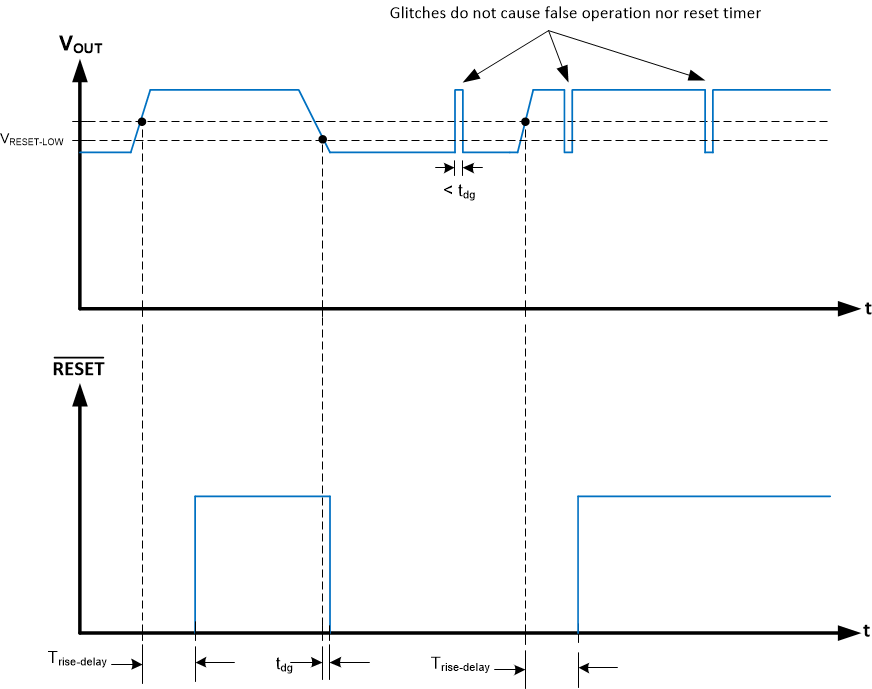

圖 7-5 RESET 時序行為
