ZHCSKE1I February 2019 – May 2025 LM63615-Q1 , LM63625-Q1
PRODUCTION DATA
LM636x5-Q1 是一款易于使用的同步直流/直流降壓轉換器,適用于條件嚴苛的汽車類應用。LM636x5-Q1 可使用高達 36V 的輸入驅動高達 1.5A 或 2.5A 的負載電流。該轉換器采用小設計尺寸提供高的輕負載效率和輸出精度。RESET 標志和精密使能端之類的特性可以為各種應用提供靈活且易于使用的解決方案。輕負載時的自動頻率折返可以提高效率,同時維持嚴格的負載調整率。此器件通過集成技術消除了很多外部元件,并提供專為實現簡單 PCB 布局而設計的引腳排列方式。保護特性包括熱關斷、輸入欠壓鎖定、逐周期電流限制和斷續短路保護。LM636x5-Q1 可采用具有 PowerPAD? 集成電路封裝的 HTSSOP 16 引腳電源封裝和 WSON 12 引腳電源封裝。
| 器件型號(3) | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| LM63615-Q1、LM63625-Q1 | PWP(HTSSOP,16) | 5.00mm × 6.4mm |
| DRR(WSON,12) | 3.00mm × 3.00mm |

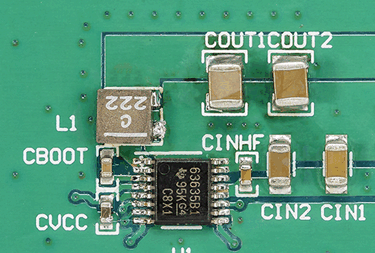

典型解決方案示例,IOUT = 2.5A,?SW = 2200kHz
