EMI 結果在很大程度上取決于 PCB 布局和測試設置。此處給出的結果是典型的,僅供參考。圖 8-45 所示為所用的 EMI 濾波器。所示的限制線是指 CISPR25 5 級。

| LM63625DQ | VOUT = 5V | fSW = 2100kHz |
| IOUT = 2.5A | 抖動 | |

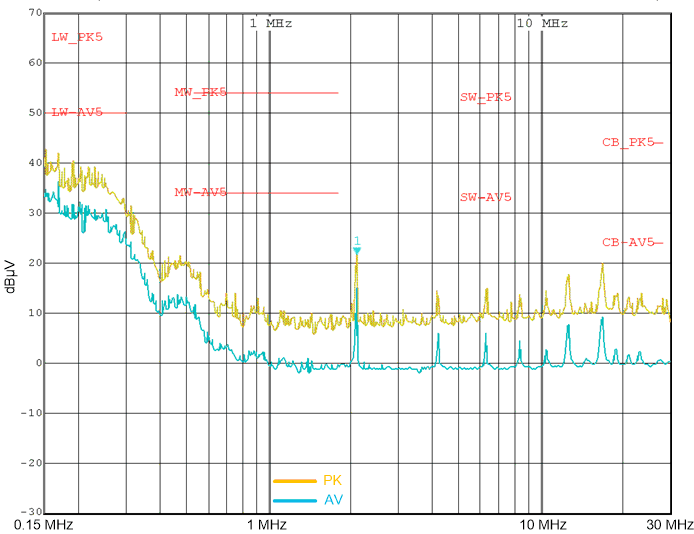

圖 8-45 典型傳導 EMI 為 150kHz 至 30MHz
| LM63625DQ | VOUT = 5V | fSW = 2100kHz |
| IOUT = 2.5A | 抖動 | |

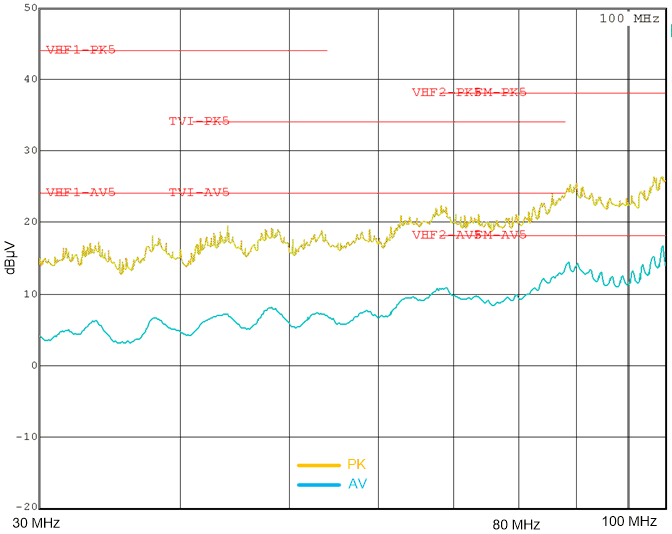

圖 8-46 典型傳導 EMI 為 30MHz 至 108MHz
