7.4.3 壓降運行
任何降壓穩壓器的壓降性能都受功率 MOSFET 的 RDSON、電感器的直流電阻和控制器可實現的最大占空比的影響。當輸入電壓電平接近輸出電壓時，高側 MOSFET 的關斷時間開始接近最小值（請參閱節 6）。超過此值后，開關可能會變得不穩定，輸出電壓可能會下降到穩壓范圍之外。為了避免這個問題，LM636x5-Q1 會自動降低開關頻率以增加實際占空比并維持穩壓。本數據表中使用了兩種壓降 電壓定義。對于這兩種定義，電壓降是在特定條件下輸入和輸出電壓之間的差值。對于第一種定義，壓差是在開關頻率下降到 1850kHz 時獲得的（這顯然適用于標稱開關頻率 >1850kHz 的情況）。在這種情況下，輸出電壓處于穩壓范圍內。對于第二種定義，壓差是在輸出電壓下降標稱穩壓值的 1% 時獲得的。在這種情況下，開關頻率已達到約 130kHz 的下限。有關上述特性的詳細信息，請參閱節 8.2.3。典型的總體壓降特性可在圖 7-11中找到。

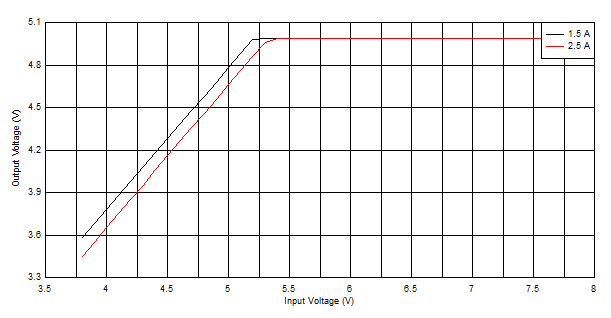

圖 7-11 總體壓降特性 VOUT = 5V
