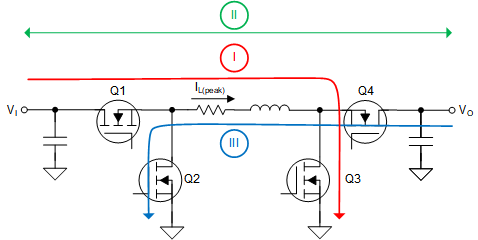

LM51770-Q1 降壓/升壓控制算法可確保在不同的工作模式之間無縫轉換,實現固定頻率運行和功率級保護特性。內部狀態機控制著以下三個有效開關狀態:
狀態 I:晶體管 Q1 和 Q3 導通。Q2 和 Q4 未導通(升壓模式磁化狀態)。
狀態 II:晶體管 Q1 和 Q4 導通。Q2 和 Q3 未導通(升壓消磁或降壓磁化狀態)。
狀態 III:晶體管 Q2 和 Q4 導通。Q1 和 Q3 未導通(降壓消磁狀態)。
| 開關 | 狀態 I | 狀態 II | 狀態 III |
|---|---|---|---|
| Q1 | 打開 | 打開 | 關閉 |
| Q2 | 關閉 | 關閉 | 打開 |
| Q3 | 打開 | 關閉 | 關閉 |
| Q4 | 關閉 | 打開 | 打開 |
