9.2.3 應用曲線

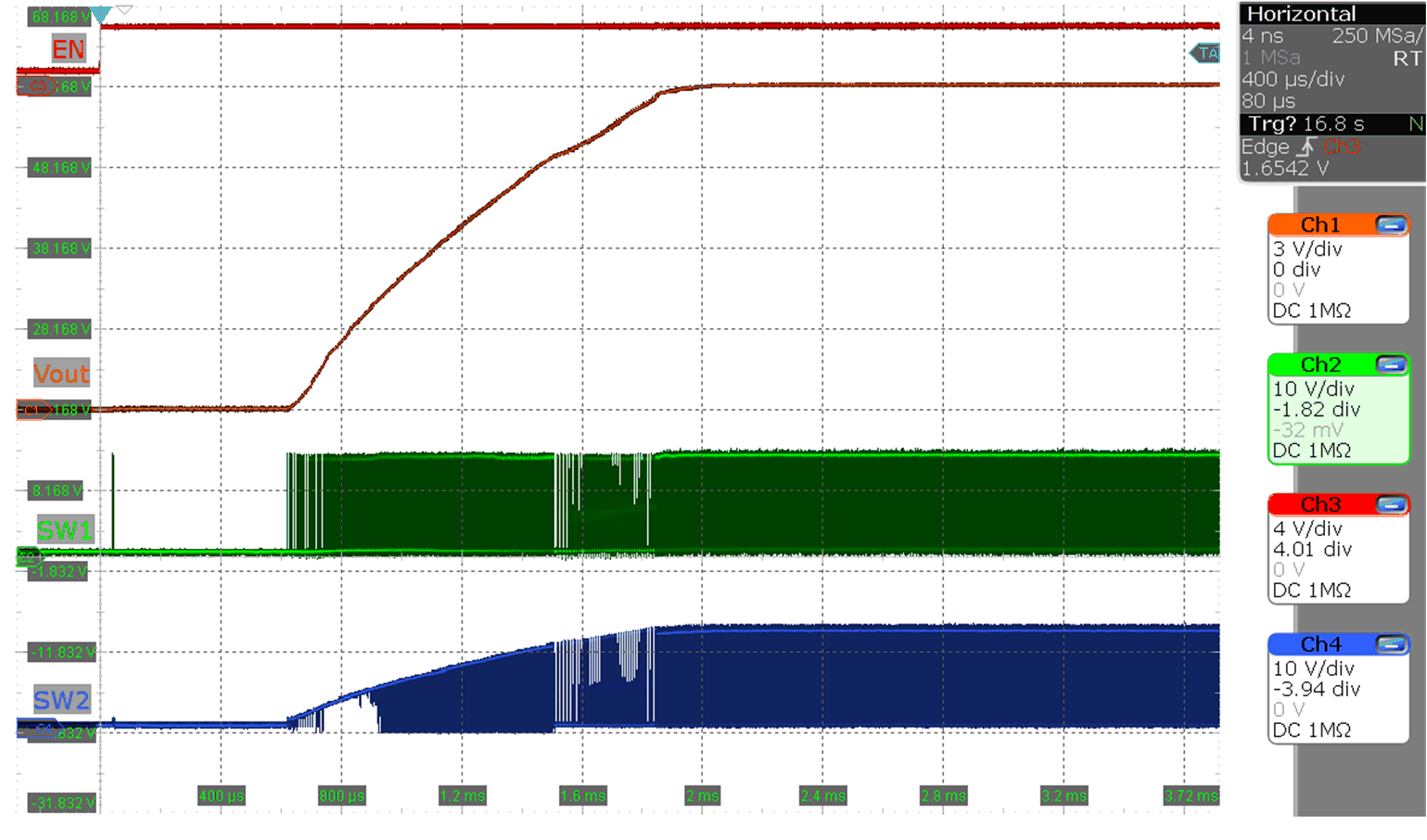

圖 9-2 待機狀態至運行狀態時的啟動波形（MODE = V(VCC)，Vo = 12V，Io = 0A，V(VIN) = 12V）

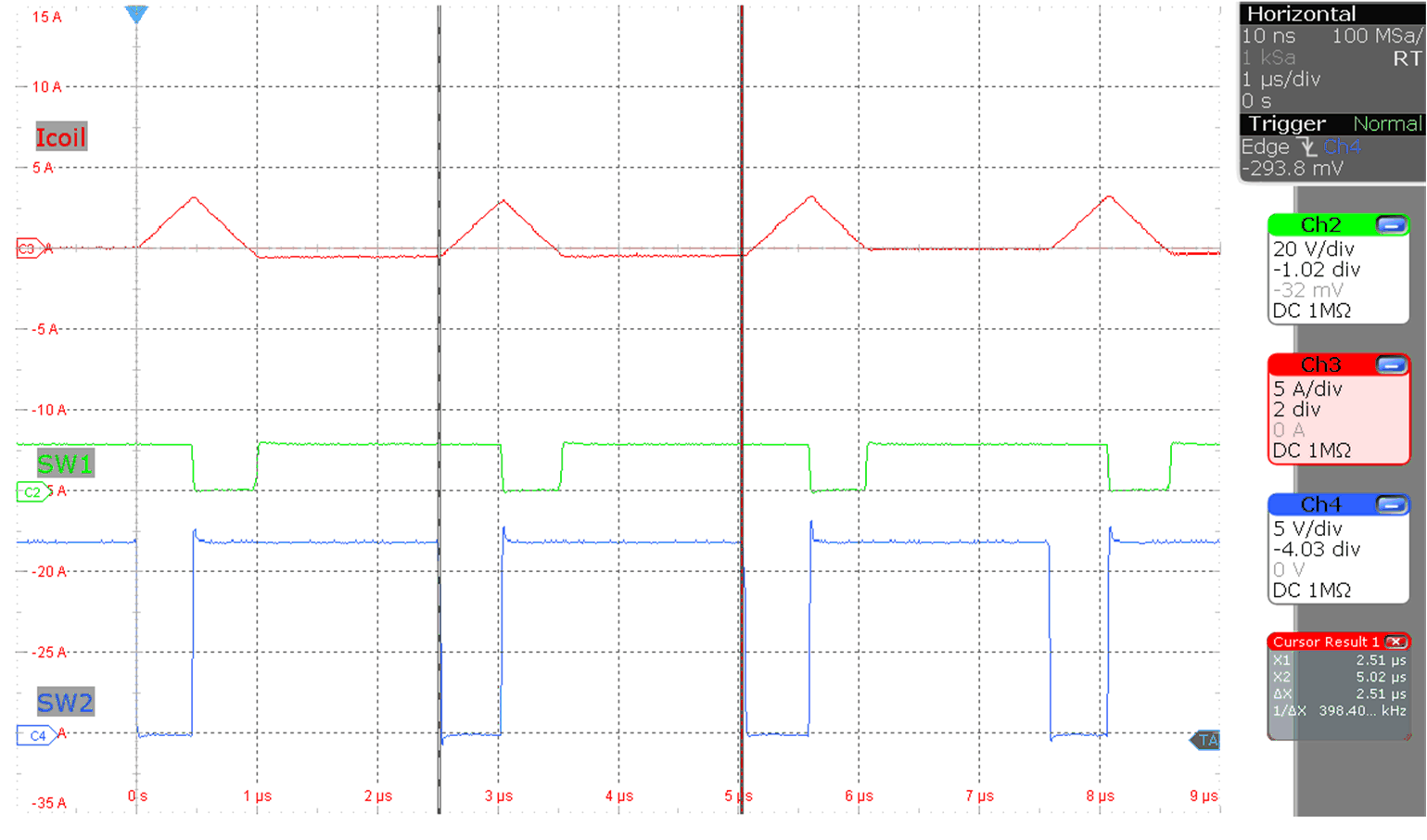

圖 9-4 電感器電流降壓/升壓操作（MODE = V(VCC)，Vo = 12V，Io = 0A，V(VIN) = 12V）

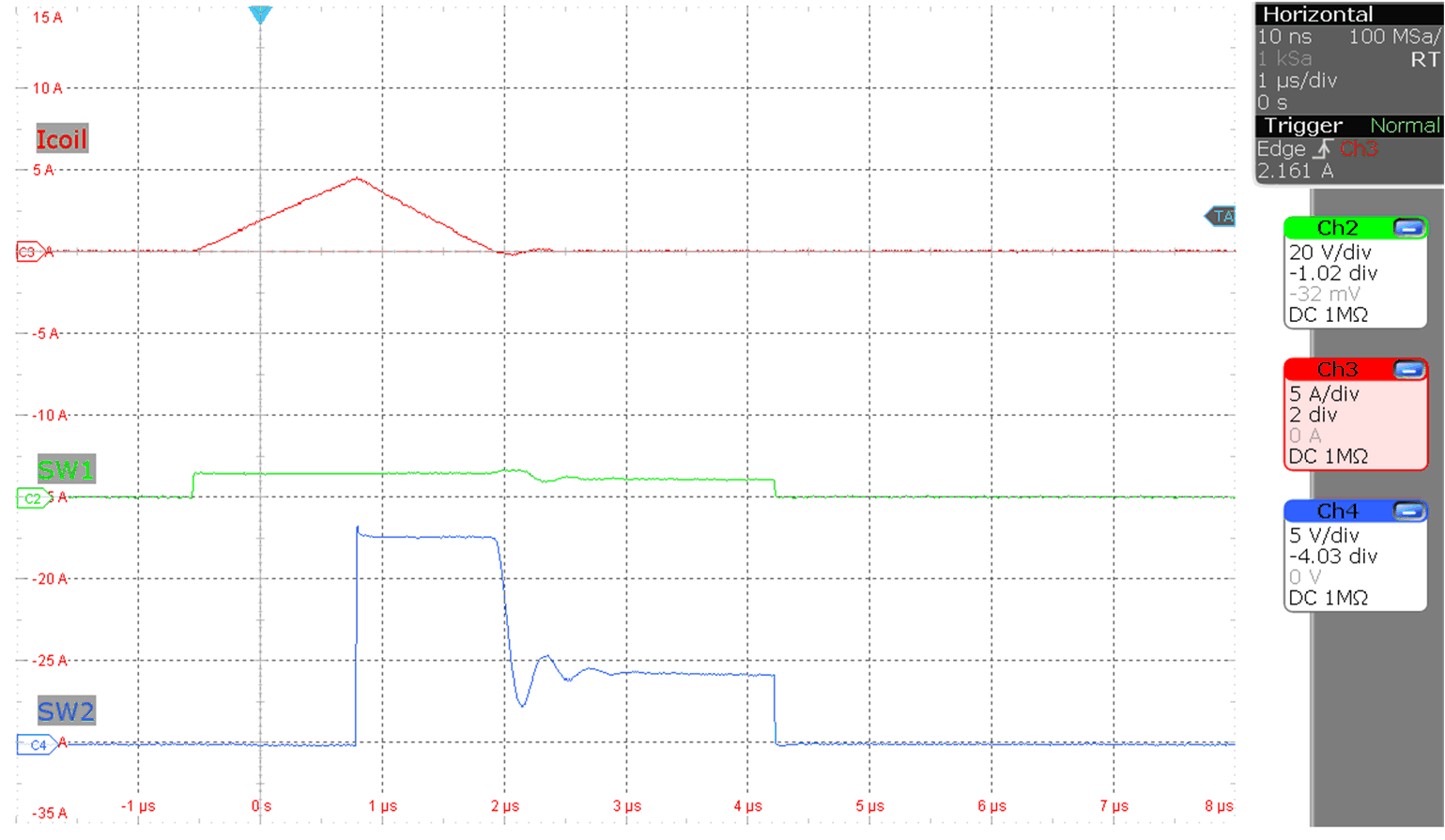

圖 9-6 電感器電流升壓操作（MODE = 0V，Vo = 12V，Io = 10mA，V(VIN) = 6V）

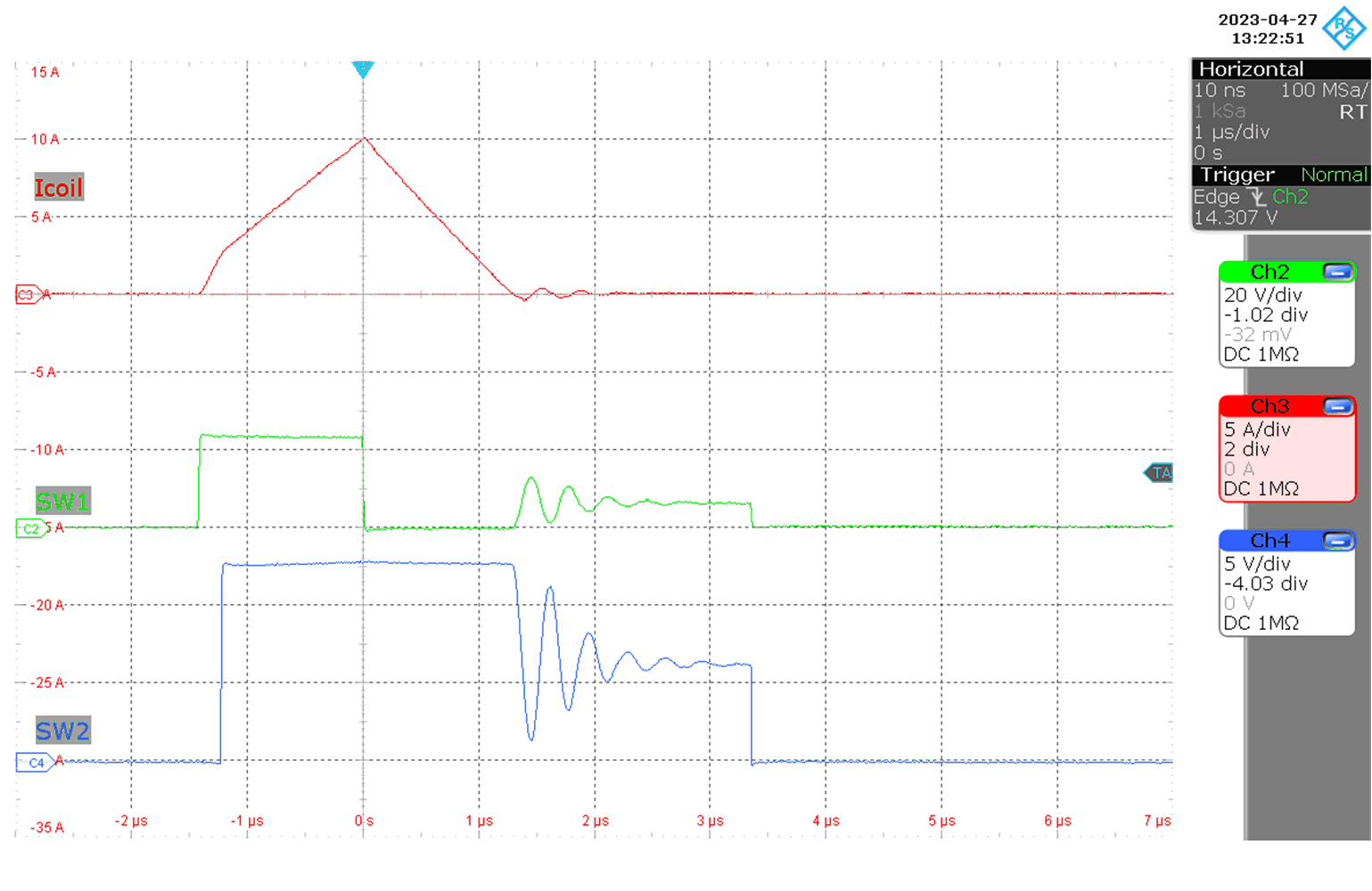

圖 9-8 電感器電流降壓操作（MODE = 0V，Vo = 12V，Io = 10mA，V(VIN) = 24V）
圖 9-10 效率與 IO 間的關系（MODE = 0V，Vo = 12V）
圖 9-12 升壓模式下效率與 IO 間的關系（VIN = 5V，Vo = 12V）
圖 9-14 降壓模式下效率與 IO 間的關系（VIN = 24V，Vo = 12V）

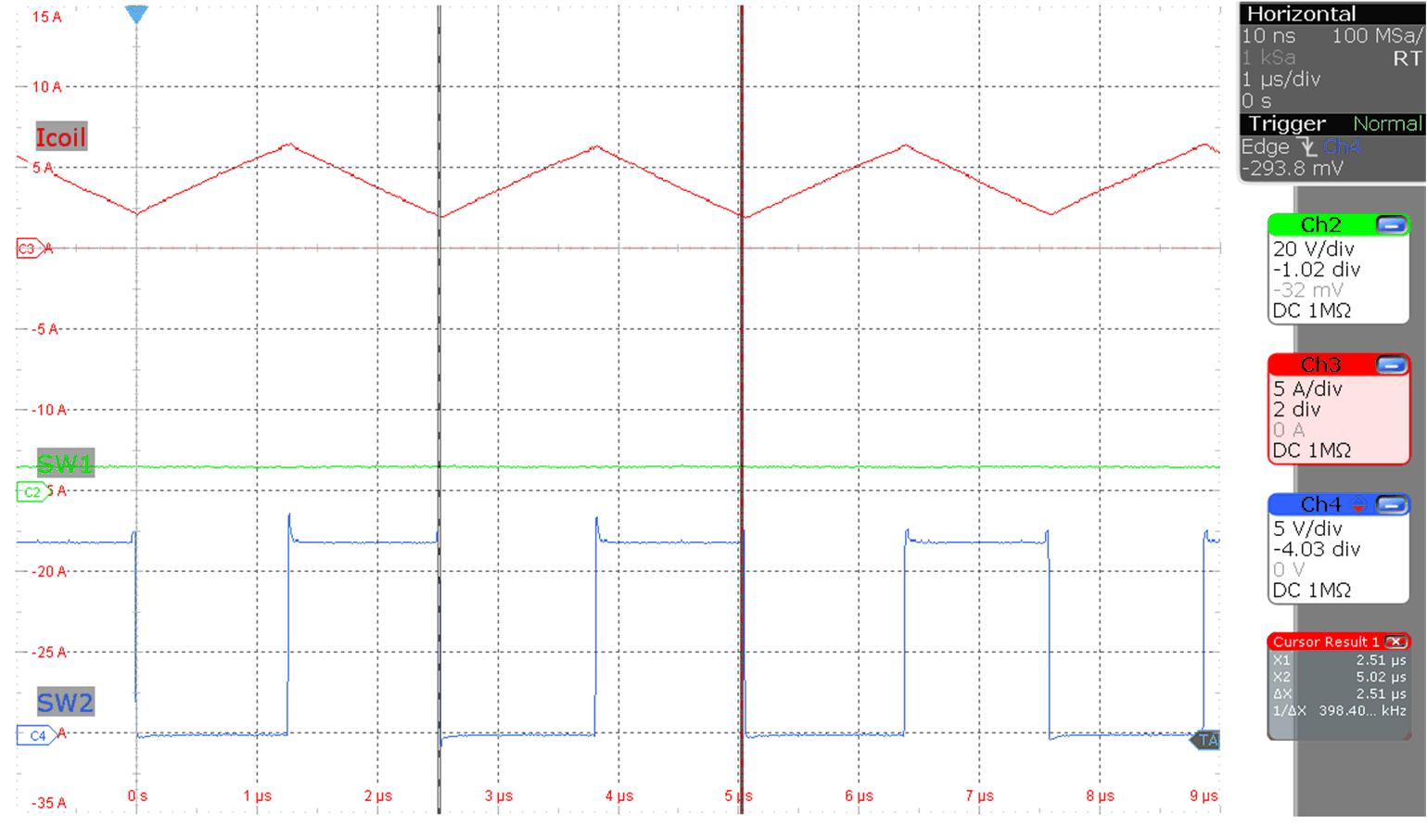

圖 9-3 電感器電流升壓操作（MODE = V(VCC)，Vo = 12V，Io = 0A，V(VIN) = 6V）

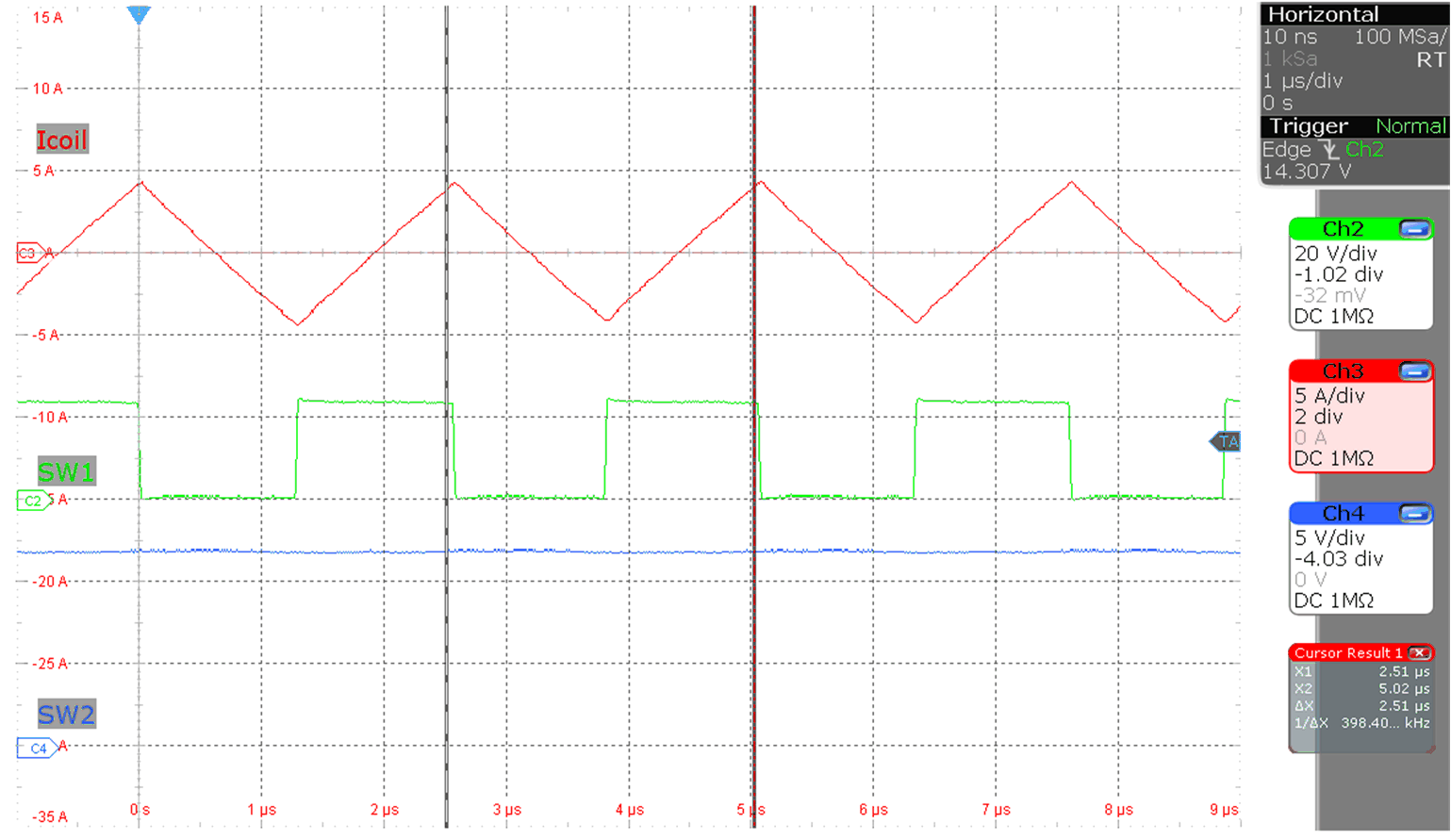

圖 9-5 電感器電流降壓操作（MODE = V(VCC)，Vo = 12V，Io = 0A，V(VIN) = 24V）

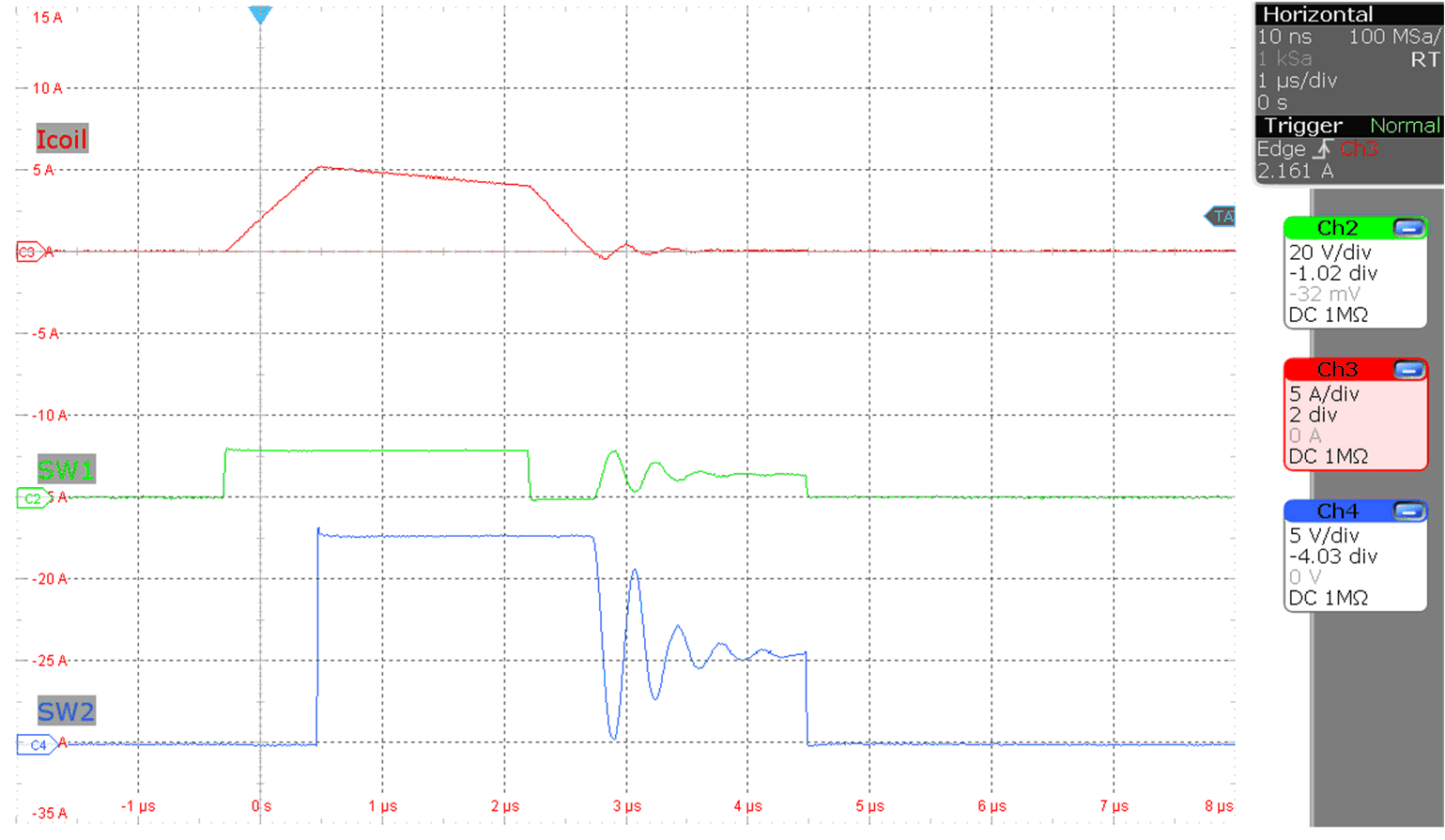

圖 9-7 電感器電流降壓/升壓操作（MODE = 0V，Vo = 12V，Io = 10mA，V(VIN) = 12V）

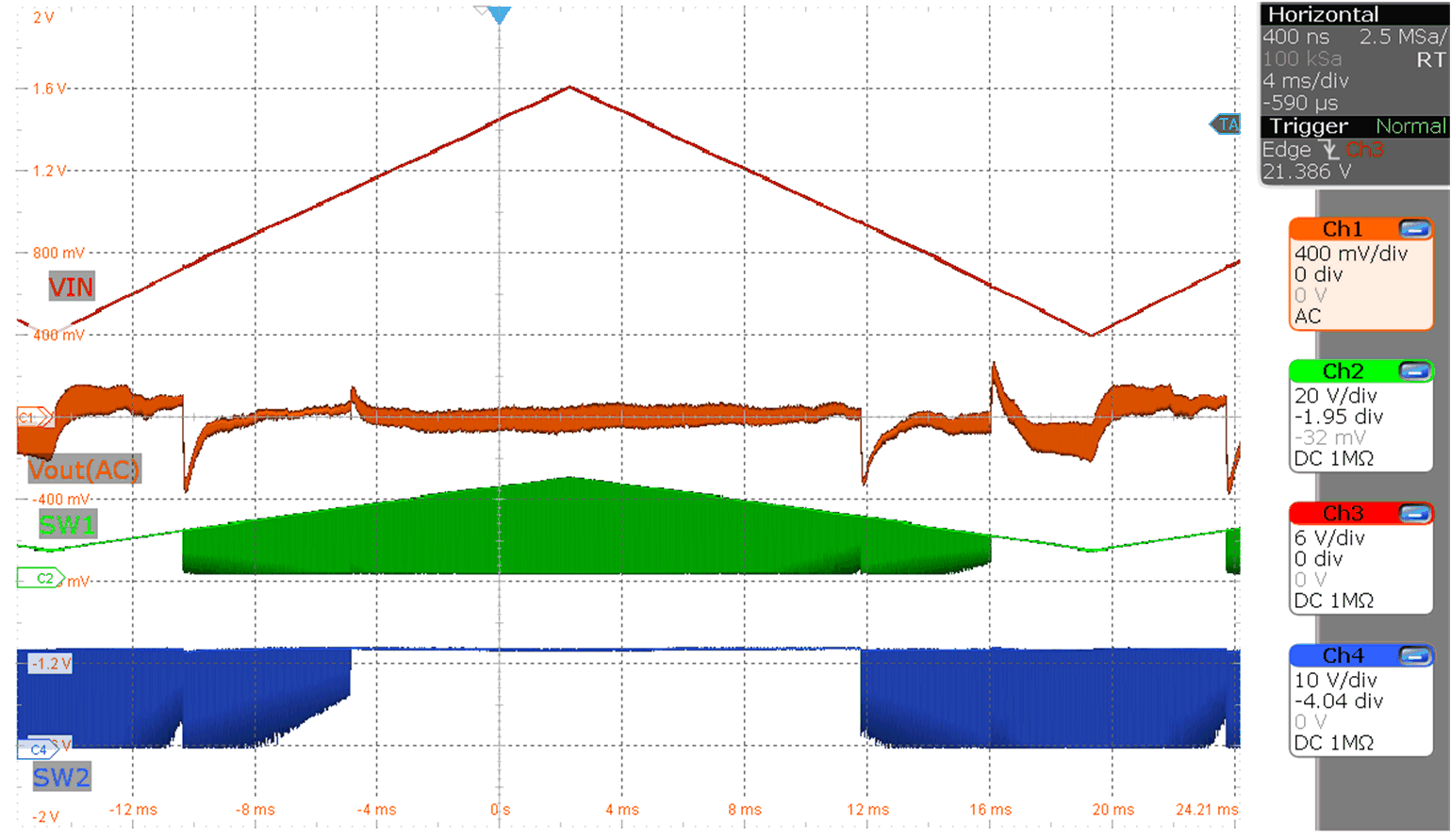

圖 9-9 輸入電壓從 6V 斜升到 24V（MODE = V(VCC)，Vo = 12V，Io = 6A）
圖 9-11 效率與 IO 間的關系（MODE = VCC，Vo = 12V）
圖 9-13 降壓/升壓模式下效率與 IO 間的關系（VIN = 12V，Vo = 12V）
圖 9-15 效率與 VIN 間的關系（Vo = 24V，IO = 5A）
