8.3.15 nFLT 引腳和保護
開漏 nFLT 輸出直接跟隨監控功能的輸入信號。例如，如果由于輸出電壓降至低于電源正常閾值而觸發電源正常標志，nFLT 引腳會拉至低電平。在器件下電上電之后，或者在內部故障信號模式消失的情況下，nFLT 引腳將恢復到高阻態。nFLT 引腳的輸入信號以數字方式進行抗尖峰脈沖。所以，FLT 引腳的最大反應時間由 td(nFLT-PIN) 給出

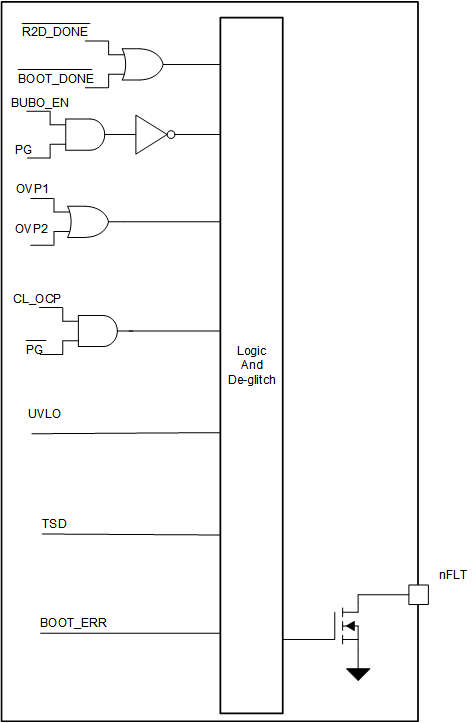

圖 8-19 nFLT 引腳邏輯功能方框圖熱關斷 (TSD)
為了避免器件遭到熱損壞的情況，需要監控芯片的芯片溫度。一旦檢測到溫度上升到超過熱關斷閾值，該器件便會停止運行。當溫度降至低于熱關斷遲滯后，TSD 信號會恢復正常，并且轉換器將根據主 FSM 定義恢復正常運行。
過流或短路保護
該器件具有斷續模式短路保護功能，可避免裸片中或系統應用出現故障時出現過大的功率耗散。如果超過 CSA 引腳和 CSB 引腳之間的峰值電流檢測電壓，則會觸發 OCP。
如果檢測到短路事件，保護功能將停止并重新啟動轉換器運行。
輸出過壓保護 1 (OVP1)
該過壓保護功能用于監控 FB 引腳電壓。
由于該閾值以 V(REF) 為基準，因此即使跟蹤功能之一更改了 Vo 目標值，OVP1 仍然正常運行。
即使觸發了 OVP1 閾值，轉換器也能保持穩壓。
OVP1 在 PSM 期間被禁用，以避免額外的漏電流。在 PSM 運行期間，OVP 信號被屏蔽，以避免該信號指示故障。
在軟啟動過程中會禁用此保護。
輸出過壓保護 2 (OVP2)
該功能可在外部反饋引腳無法正常工作的情況下（即接地短路），避免對器件造成任何損壞
如果在 VOUT 引腳上達到輸出電壓閾值 VT+(OVP2)，則降壓/升壓內核邏輯會禁用轉換器功率級并在開關節點處進入高阻抗狀態。如果輸出電壓回到該閾值以下，轉換器將恢復運行。
輸入電壓保護 (IVP)
輸入過壓保護是轉換器內核調制方案的一部分。IVP 可在電流從輸出端流向輸入端且輸入源無法灌入電流（例如電源路徑中存在二極管）的情況下避免對器件造成任何損壞。如果轉換器強制 PWM 模式處于激活狀態，電流會變為負值，直至達到灌電流限制。一旦 VIN 引腳上達到輸入電壓閾值 VT+(IVP)，保護功能將禁用強制 PWM 模式，只允許電流從 VIN 流向 VOUT。輸入電壓降至低于輸入電壓保護閾值后，可再次激活 fPWM 模式。
電源正常
該器件具有電源正常檢測功能。FB 引腳電壓被持續監控。如果檢測到的電壓降至低于 PG 下降閾值，則信號會將 nFLT 引腳拉至低電平。
在軟啟動過程中會禁用此保護。
自舉欠壓保護
柵極驅動器的高側電源電壓由一個 UVLO 比較器 (BST_UV) 進行監控。該比較器會監控 SWx 和 HBx 引腳之間的差分電壓。如果測得的電壓降至低于 VTH-(BST_UV)，轉換器將停止運行
自舉過壓鉗位
為了保護內部柵極驅動器電路，外部 FET 柵極和內部電路采用了過壓鉗位。如果電壓上升到高于 VTH(BST_OV)，則只要電壓高于閾值，線性穩壓器就會將電流從 HBx 灌入到 SWx 引腳。
