LM3478Q-Q1 的開關頻率可通過單個外部電阻器調整為介于 100kHz 到 1MHz 之間的任意值。該電阻必須連接在 FA/SD 引腳和接地之間,如圖 6-6 所示。要確定所需開關頻率要求的電阻值,請參閱節 5.6或使用 方程式 7:
圖 6-6 頻率調節FA/SD 引腳還可用作關斷引腳。如果 FA/SD 引腳上出現高電平信號 (>1.35 V),LM3478Q-Q1 將停止開關并進入低電流模式。在這些條件下,IC 的總電源電流會降至 10μA 以下。圖 6-7 展示了在頻率調節模式下運行時關斷功能的實現方式。在該模式下,持續超過 30μs 的高電平信號會關斷 IC。但是,FA/SD 引腳上的電壓應始終小于 7V 的絕對最大值,以避免對器件造成任何損壞。

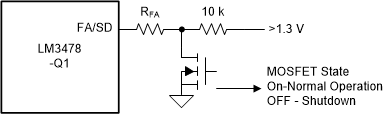

圖 6-7 頻率調節模式下的關斷運行
